鋼管の周囲に螺旋状の羽根を広範囲に溶接した軸径φ406.4以下の無排土の回転鋼管杭工法。NSエコパイルと比べて、羽根径で周面支持力を発揮するため、支持層が深い場合や不明確な場合でも杭長を短くすることが出来ます。施工方法は、NSエコパイル中小径と同じ機械を使用するため、施工制約がある場合でも同様に威力を発揮します。
メリット
周面支持力性能を高めた無排土・回転杭工法です。
Merit 1 リサイクル・ゼロエミッションを推進します
無排土
鋼管周面にスパイラル状の羽根を設けて回転圧入を行うため、NSエコパイルと同様無排土施工を実現しました。このことにより、杭周辺地盤を締め固める効果も得られます。
リサイクル
圧入時と逆転させることによって、容易に杭体を引抜くことが出来るので、リサイクルが可能になります。従って、仮設杭としての利用も可能になります。
Merit 2 都市部でも使えます
低騒音・低振動
NSエコパイル中小径と同じ小型施工機械により、杭を地中に貫入する際の衝撃を発生させず、低騒音・低振動施工を実現しました。
現場車両数の低減
無排土であり、コンクリートやセメントミルクを用いない工法であることから、残土搬出やコンクリートミキサー車などの工事車両の出入りが不要であり。工事車両の数が少なくて済みます。
Merit 3 明確な支持層がなくても、軟弱地盤で支持可能です。
大きな周面支持力

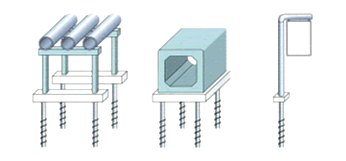

鋼管周面にスパイラル状の羽根を設けることで羽根径で周面支持力を発揮します。深度20m以浅にN値5~10程度の地層があればその層に支持させることで十分な支持力を確保できますので、軽量な設備には最適です。
短い杭長で引抜き支持力大

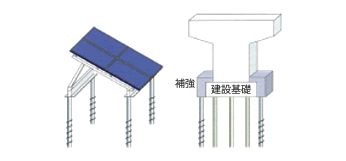

引抜き荷重を杭が負担する場合、大きな周面引抜き支持力を確保出来るため、杭長を短く抑えることが出来ますので、暴風時や転倒モーメントにより杭に引抜き力が発生する場合に有効です。
Merit 4 信頼性の高い基礎が構築できます。
高品質

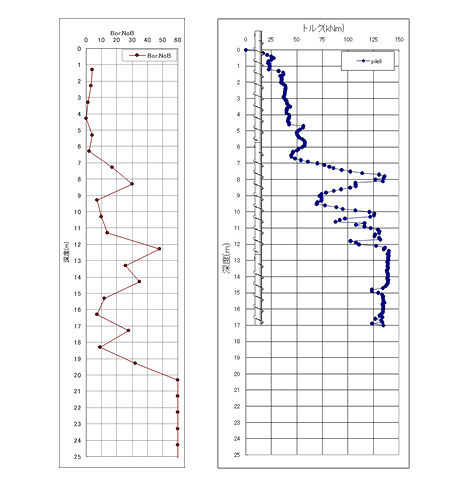

施工時に計測される回転トルクと地盤のN値とは相関性があることから、これらを比較して支持層を確認することが出来るため、高品質で信頼性の高い杭基礎の構築が可能です。
高耐震性
鋼管杭基礎であるため、大きな変形性能を有しており、耐震性に優れています。
Merit 5 特殊な条件での施工も可能です。
近接施工
無排土施工をしますので、杭周辺地盤を緩めることなく、近接した既設構造物の基礎や埋設配管等への影響を抑えた施工が可能です。
狭隘地
コンクリートプラントなどが不要で、杭打ちに使用する設備が少ないため、既設構造物脇などの狭隘な現場での施工が可能です。全旋回機や小径杭打ち機では、建屋内部、高架橋下や架線下など上部高さ制限のある現場にも対応できます。
時間制約
夜間施工等の時間制約がある場合でも、セメントやコンクリートを使用しないため、いつでも施工を中断、再開することが出来ます。
Merit 6 工期短縮などからコスト低減に貢献します。
短工期
コンクリートやセメントミルクなどの打設及び養生を必要としないため、場所打ち杭や埋込み杭に比べて、短工期での施工が可能です。
低コスト
支持層が深い場合、先端支持による杭工法では杭長が長くなりますが、周面支持による杭工法では杭長を短く出来ます。また泥水・残土の処理費用が不要となること、工期の短縮などから、コストの低減がはかれます。
