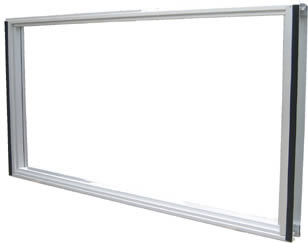

透光性遮音板　ポリカーボネート透光パネル（性能区分Ⅰ～Ⅴ対応品）日鉄建材株式会社

ホーム＞取扱商品＞道路環境＞透光性遮音板　ポリカーボネート透光パネル（性能区分Ⅰ～Ⅴ対応品）

一般品と比較して、遮音性能や耐風荷重性能、耐燃焼性能を高めた仕様の透光パネルです。
より効果的な騒音対策や、より高い安全性能が求められる箇所に活躍します。

材料規格
製品名	標準寸法（mm）高さ×厚さ×長さ	参考質量（㎏）	材質
日鉄サイレンスエス^® ポリカーボネート透光パネル（性能区分Ⅰ・Ⅱ・Ⅳ対応品）	２ｍスパン用 1,000×95×1,960 2,000×95×1,960	36.0 60.5	透明板：ポリカーボネート板　JIS K 6735　t=8.0mm 　表面処理　両面耐候処理横枠，縦枠，中枠，押縁：　アルミニウム合金押出形材　JIS H 4100 A6063S-T5 　表面処理　陽極酸化塗装複合皮膜Ｂ種　（※中枠は４ｍスパンのみ）
日鉄サイレンスエス^® ポリカーボネート透光パネル（性能区分Ⅰ・Ⅱ・Ⅳ対応品）	４ｍスパン用 1,000×95×3,960 2,000×95×3,960	70.3 118.4
日鉄サイレンスエス^® ポリカーボネート透光パネル（性能区分Ⅲ・Ⅴ対応品）	２ｍスパン用 1,000×95×1,960 2,000×95×1,960	44.4 78.2	透明板：ポリカーボネート板　JIS K 6735　t=12.0mm 　表面処理　両面耐候処理横枠：アルミニウム合金押出形材　JIS H 4100 A6063S-T5 　またはA6N01S-T5（※2m×4mのみ）　表面処理　陽極酸化塗装複合皮膜Ｂ種縦枠，押縁：　アルミニウム合金押出形材　JIS H 4100 A6063S-T5 　表面処理　陽極酸化塗装複合皮膜Ｂ種
日鉄サイレンスエス^® ポリカーボネート透光パネル（性能区分Ⅲ・Ⅴ対応品）	４ｍスパン用 1,000×95×3,960 2,000×95×3,960	85.3 148.7

※落下防止対策が必要な場合はアイボルト付きになります。
※端尺や異形などの特殊品についてはご相談ください。

製品図

残響室法吸音率（ポリカ8ｔ）

音響透過損失（ポリカ12ｔ）

測定場所：東京都立産業技術研究センター

第二東名高速道路　富士川高架橋

中国自動車道　佐用JCT

県道27号山脇大谷線
