透光性遮音板 アクリル透光パネル

透明性が高く、耐候性にも優れているアクリル製の透光パネルです。
破片飛散防止用のナイロンコード入りで、安全面にも十分な配慮がされています。

主な特長

  • 光線透過率の初期値は92%と高く、視界を妨げることはありません。
  • 低音域から高音域まで、安定した遮音性能を発揮します。
  • アクリル内部のナイロンコードが、破損時の破片の飛散を防ぎます。
  • 原料が1種類なので、リサイクル処理が容易です。
  • NEXCOの透光板性能区分Ⅴ合格品です。

ナイロンコード

仕様

材料規格
    飛散防止機能付 飛散防止機能なし
アクリル板 板厚 15mm
比重 1.19 (1㎡当たり 18㎏)
原板サイズ 2.0m×2.0m 2.5m×2.0m 3.0m×2.0m 4.0m×2.0m
ナイロンコード あり なし
縦枠、横枠 アルミニウム合金押出形材 JIS H 4100 A6063S-T5
表面処理 陽極酸化塗装複合皮膜 B種
グレーチングビード EPDMゴム
取付詳細

ページトップへ

音響試験データ

音響透過損失(アクリル15t)

測定場所:(財)小林理学研究所

ページトップへ

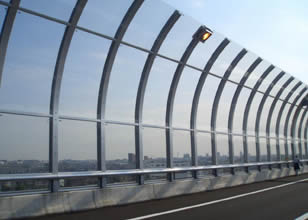

設置例

東京外環自動車道

福岡都市高速5号線
