日照や眺望、交差点やインターチェンジなど見通しを確保したい箇所に使用される遮音パネルです。
透明部材には耐候性処理を施したポリカーボネート板を使用しています。

材料規格
製品名	標準寸法（mm）高さ×厚さ×長さ	参考質量（㎏）	材質
日鉄サイレンスエス^® ポリカーボネート透光パネル（アルミ枠・直部用）	２ｍスパン用 1,000×95×1,960	25.7	透明板：ポリカーボネート板　JIS K 6735　t=5.0mm 　表面処理　両面耐候処理横枠,縦枠,押縁：　アルミニウム合金押出形材　JIS H 4100 A6063S-T5 　表面処理　陽極酸化塗装複合皮膜Ｂ種中枠：　アルミニウム合金押出形材　JIS H 4100 A6063S-T5 　表面処理　陽極酸化塗装複合皮膜Ｂ種　（＊4ｍスパンのみ）
日鉄サイレンスエス^® ポリカーボネート透光パネル（アルミ枠・直部用）	４ｍスパン用 1,000×95×3,960	45.9
日鉄サイレンスエス^® ポリカーボネート透光パネル（アルミ枠・R部用）	２ｍスパン用 1,000×95×1,960	25.7
日鉄サイレンスエス^® ポリカーボネート透光パネル（アルミ枠・R部用）	４ｍスパン用 1,000×95×3,960	46.0

※落下防止対策が必要な場合はアイボルト付きになります。
※端尺や異形などの特殊品についてはご相談ください。

製品図

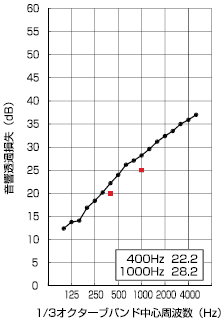

音響透過損失（ポリカ5t）

測定場所：（財）小林理学研究所

東京外環自動車道

首都圏中央連絡自動車道　秋川高架橋

首都高速道路　西新宿JCT
