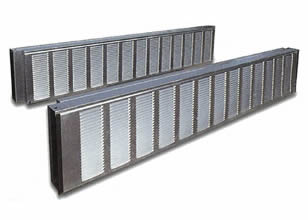

金属製遮音板 両面型吸音パネル

両面型吸音パネルは騒音発生源が隣接し、双方に影響するような場所にマッチした製品です。 両側から騒音をシャットアウトするようパネルが二重構造になっており、吸音効果は抜群です。

主な特長


仕様

材料規格
製品名 標準寸法(mm)
高さ×厚さ×長さ
参考質量(㎏) 材質
日鉄サイレンスエス®
両面型吸音パネル
(高耐候性仕様)
2mスパン用
500×150×1,960
37.7
正面板: アルミニウム板 JIS H 4000 A5052P t=1.0mm
枠板: 高耐候性めっき鋼板 NSDH400-K27 t=1.6mm
仕切板: 高耐候性めっき鋼板 NSDH400-K27 t=1.6mm
側面板: 高耐候性めっき鋼板 NSDH400-K27 t=1.6mm
吸音材: ポリエステル繊維吸音材(表層 撥水・難燃処理) t=50mm
4mスパン用
500×150×3,960
73.4
日鉄サイレンスエス®
両面型吸音パネル
(亜鉛鉄板仕様)
2mスパン用
500×150×1,960
37.7
正面板: アルミニウム板 JIS H 4000 A5052P t=1.0mm
枠板: 溶融亜鉛めっき鋼板 JIS G 3302 SGH400-Z27 t=1.6mm
仕切板: 溶融亜鉛めっき鋼板 JIS G 3302 SGH400-Z27 t=1.6mm
側面板: 溶融亜鉛めっき鋼板 JIS G 3302 SGH400-Z27 t=1.6mm
吸音材: グラスウール吸音材 JIS A 6301 GW-B 32K t=50mm
吸音材保護材: ETFEフィルム t=21μm
4mスパン用
500×150×3,960
73.4
※落下防止対策が必要な場合は、アイボルト付きになります。
※端尺や異形などの特殊品についてはご相談ください。

製品図

ページトップへ

音響試験データ

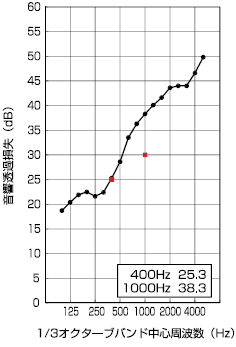

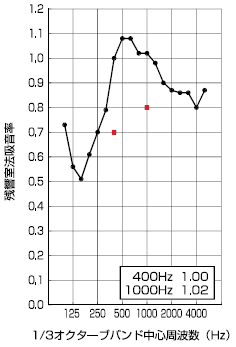

残響室法吸音率 音響透過損失


測定場所:(財)小林理学研究所

ページトップへ

設置例

東京外環自動車道

首都圏中央連絡自動車道 鶴ヶ島JCT付近


ページトップへ



商品へのお問い合わせ:金属製遮音板 両面型吸音パネル
