道路環境

ホーム取扱商品道路環境>金属製遮音板 統一型吸音パネル

金属製遮音板 統一型吸音パネル

全国各地の高速道路や一般道路や工場など、数多くの現場で採用されている吸音パネルです。30年以上に渡る設置実績があり、高い信頼性で騒音対策に貢献しています。

主な特長

仕様

材料規格
製品名 標準寸法(mm)
高さ×厚さ×長さ
参考質量(㎏) 材質
日鉄サイレンスエス®
統一型吸音パネル
KT-100
(高耐候性仕様)
2mスパン用
500×95×1,960
26.3
正面板: アルミニウム板 JIS H 4000 A5052P t=1.0mm
背面板: 高耐候性めっき鋼板 NSDH400-K27 t=1.6mm
側面板: 高耐候性めっき鋼板 NSDH400-K27 t=1.6mm
吸音材: ポリエステル繊維吸音材(表層 撥水・難燃処理) t=50mm
4mスパン用
500×95×3,960
50.5
日鉄サイレンスエス®
統一型吸音パネル
KT-100
(亜鉛鉄板仕様)
2mスパン用
500×95×1,960
26.3
正面板: アルミニウム板 JIS H 4000 A5052P t=1.0mm
背面板: 溶融亜鉛めっき鋼板 JIS G 3302 SGH400-Z27 t=1.6mm
側面板: 溶融亜鉛めっき鋼板 JIS G 3302 SGH400-Z27 t=1.6mm
吸音材: グラスウール吸音材 JIS A 6301 GW-B 32K t=50mm
吸音材保護材: ETFEフィルム t=21μm
4mスパン用
500×95×3,960
50.5

※落下防止対策が必要な場合はアイボルト付きになります。
※端尺や異形などの特殊品についてはご相談ください。


製品図

ページトップへ

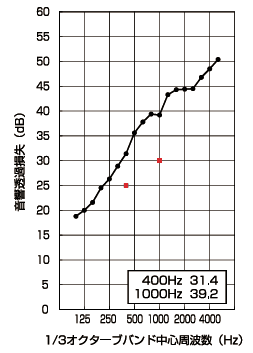

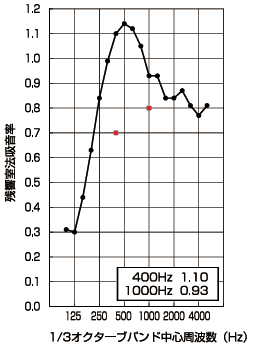

音響試験データ

残響室法吸音率 音響透過損失


測定場所:(財)小林理学研究所

ページトップへ

設置例

東京外環自動車道

西九州自動車道 佐世保IC付近

中央自動車道 八王子JCT付近
