前背面分離型支柱隠蔽式遮音壁脱着式吸音パネル

前面板と背面板で支柱を挟み込み、内外とも支柱が目立たない景観に配慮した次世代の遮音壁です。任意のパネルの取り付けや取り外しが可能で、施工性やメンテナンス性を飛躍的に高めました。
特許第4678782号 NETIS KK-080007-A

主な特長

  • 独自のかん合方式で任意のパネル脱着が可能、事故復旧等の作業時間が大幅に短縮できます。
  • 開口率75%の正面板を透かして吸音材の色が浮かび上がるため、従来パネルのようなギラツキ感がありません。
  • ポリエステル吸音材に着色することで、色デザインや視線誘導機能等をもたせることができます。
  • 支柱隠蔽式ながら、支柱サイズが変わってもパネルが変わりません。
  • 軽量なので現場での取り扱いが容易です。

新発想の吸遮音構造です

前面板(吸音性)と背面板(遮音性)とで支柱を挟み込み、空気層を確保。十分な音響性能を実現しました。

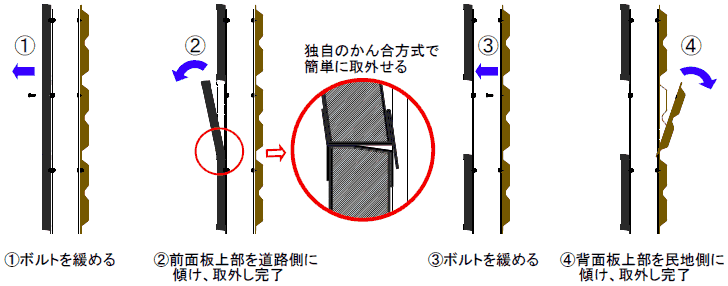

施工も維持管理も容易です

従来パネルは落し込み施工のため、破損しやすい下段のパネル交換時には、上段のパネルを全て取り外す必要がありました。
前背面分離型は道路側からボルト固定のワンサイド施工。前面板と背面板が独立しているので、破損したパネルのみの交換が可能です。

<前面板>
<背面板>

ページトップへ

仕様

材料規格
製品名 標準寸法(mm)
高さ×厚さ×長さ
参考質量(㎏) 材質
前背面分離型
脱着式吸音パネル
前面板
2mスパン用
500×55×1,960
13.6
正面板: アルミニウム板 JIS H 4000 A5052P t=1.0mm
上下枠: 高耐候性めっき鋼板 NSDH400-K27 t=1.6mm
側面板: 高耐候性めっき鋼板 NSDH400-K27 t=1.6mm
吸音材: ポリエステル繊維吸音材(表層 撥水・難燃処理) t=50mm
8の字金具: 高耐候性めっき鋼板 NSDH400-K27 t=3.2mm
前背面分離型
脱着式吸音パネル
背面板
2mスパン用
500×50×1,960
16.7
背面板: 高耐候性カラー鋼板 NSDC400-K27 t=1.6mm
側面板: 高耐候性めっき鋼板 NSDH400-K27 t=1.6mm
ジョイント板: 高耐候性カラー鋼板 NSDC400-K27 t=1.6mm
落下防止金具: 高耐候性めっき鋼板 NSDH400-K27 t=2.3mm

※土工部4mスパン用もご用意しております。
※端尺や異形などの特殊品についてはご相談下さい。

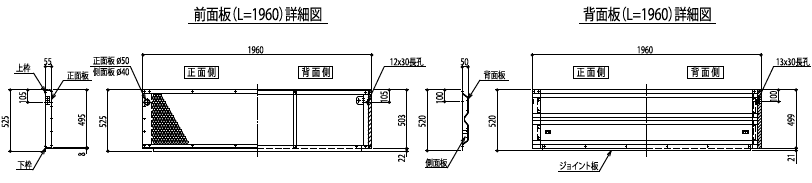

製品図

ページトップへ

音響試験データ

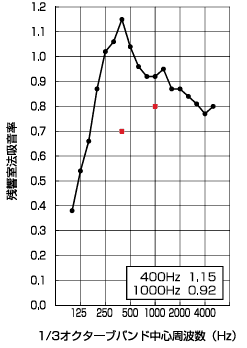

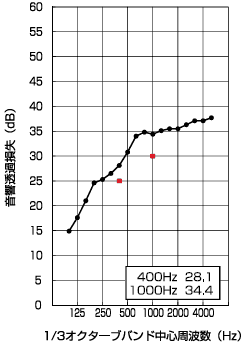

残響室法吸音率 音響透過損失


測定場所:(財)小林理学研究所

ページトップへ

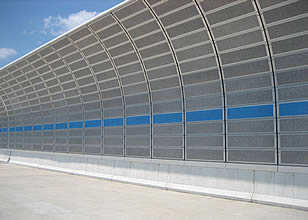

設置例

第二京阪道路 杉高架橋
