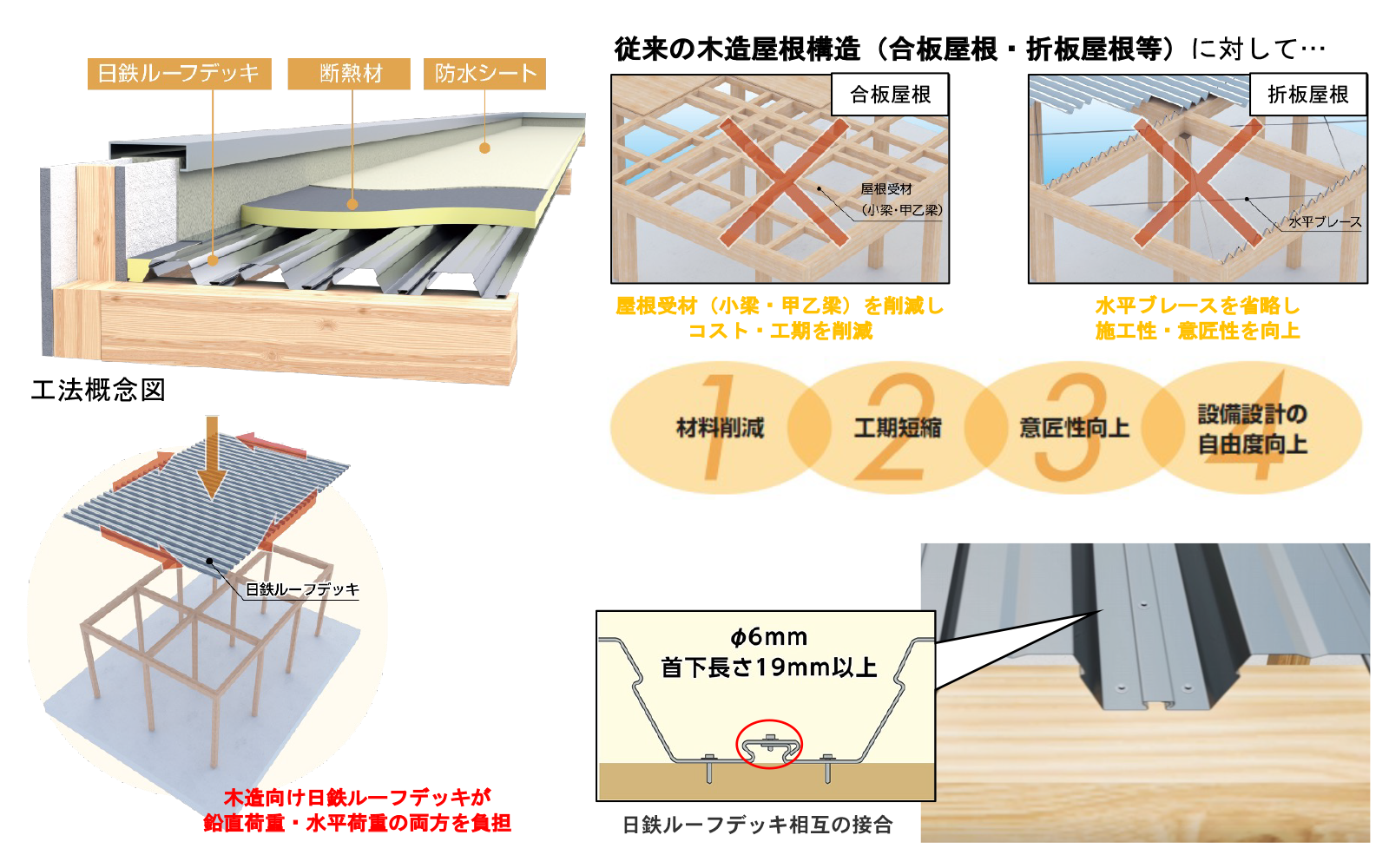

木造向け日鉄ルーフデッキ(EM50・EM75)は、木造建築物の乾式屋根として用い、鉛直荷重や水平荷重に抵抗する工法です。 木造屋根で一般的な合板屋根に対して屋根受材(小梁・甲乙梁)が削減可能でコスト・工期に優れており、高強度な屋根を構築できます。

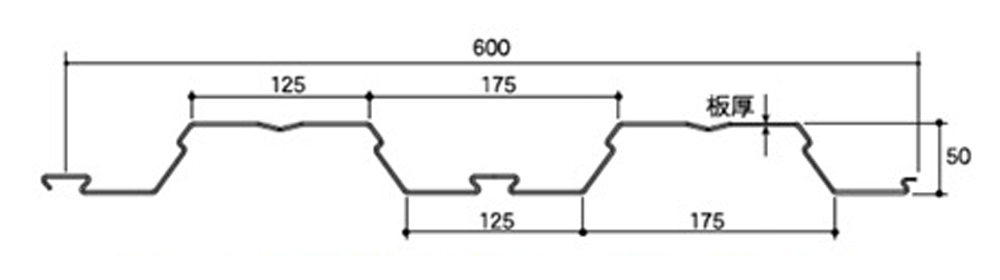

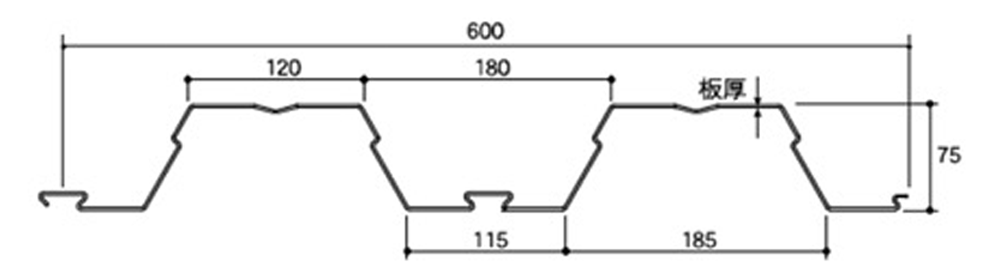

品名 | 板厚 (mm) | 形状・寸法(mm) |
---|---|---|
EM50 *1 | 1.2 (1.6)*2 |
![]() |
EM75 *1 | 1.2 (1.6)*2 |
![]() |
品名 | 板厚 (mm) |
記号 | 製品質量 | 断面性能(1m幅あたり) | |||||
---|---|---|---|---|---|---|---|---|---|
亜鉛めっき(Z12・K12)*1 | 亜鉛めっき(Z27・K27)*1 | 断面二次 モーメント (cm4/m) |
正曲げ用 断面係数 (cm3/m) |
負曲げ用 断面係数 (cm3/m) |
|||||
単位質量 (kg/m) |
m2当質量 (kg/m2) |
単位質量 (kg/m) |
m2当質量 (kg/m2) |

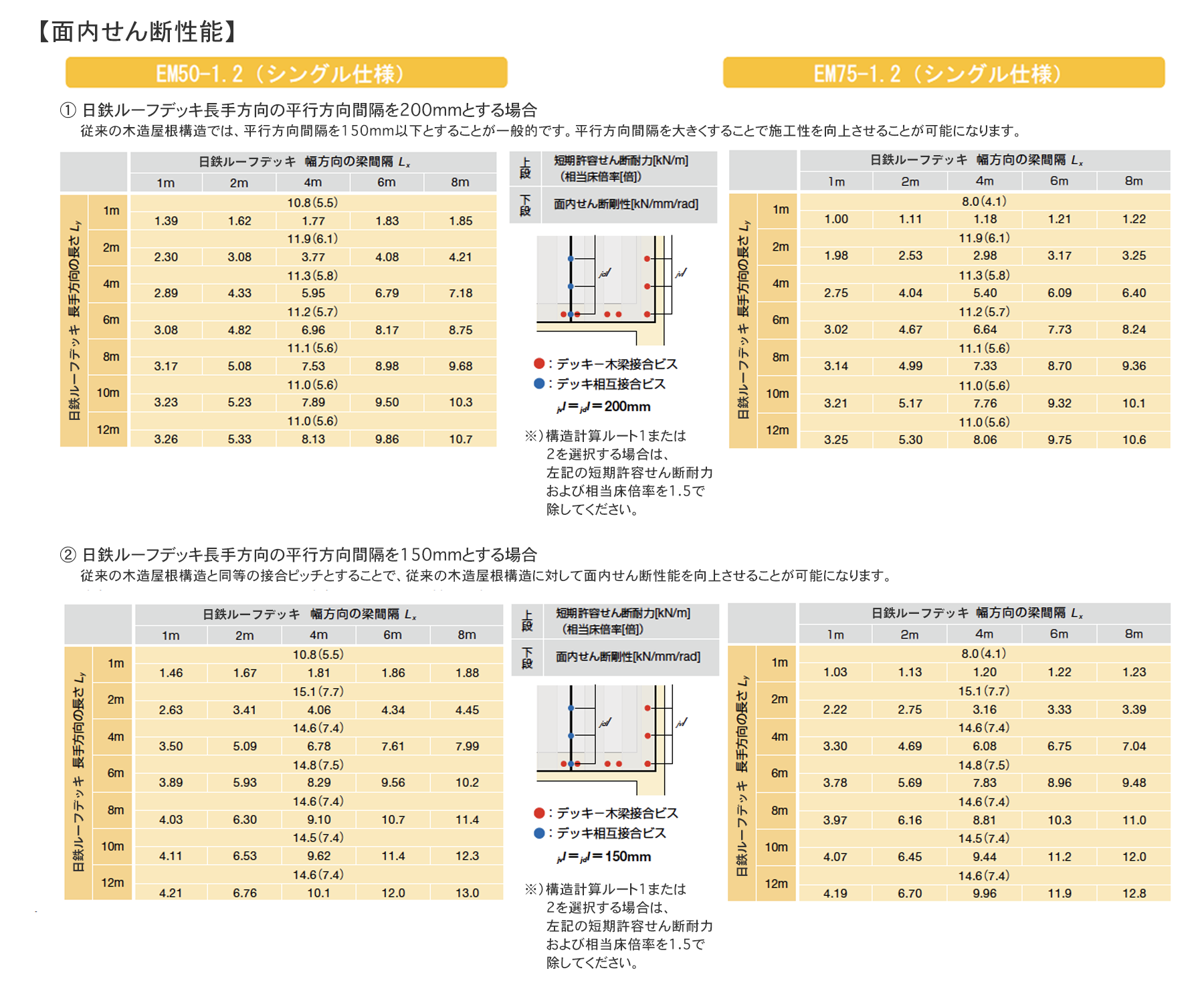

||||||
EM50 | 1.2 | SDP2G | 7.92 | 13.2 | 8.09 | 13.5 | 67.8 | 26.2 | 26.2 |
(1.6)*2 | 10.4 | 17.3 | 10.6 | 17.6 | 88.8 | 34.3 | 34.3 | ||
EM75 | 1.2 | 8.59 | 14.3 | 8.77 | 14.6 | 162 | 41.7 | 41.7 | |
(1.6)*2 | 11.3 | 18.8 | 11.5 | 19.1 | 213 | 54.8 | 54.8 | ||
品名 | 板厚 (mm) |
支持条件 | 許容スパン (m) | 日鉄ルーフデッキと 木梁の接合 |
日鉄ルーフデッキ 相互の接合 |
耐火構造 認定番号 |
---|---|---|---|---|---|---|

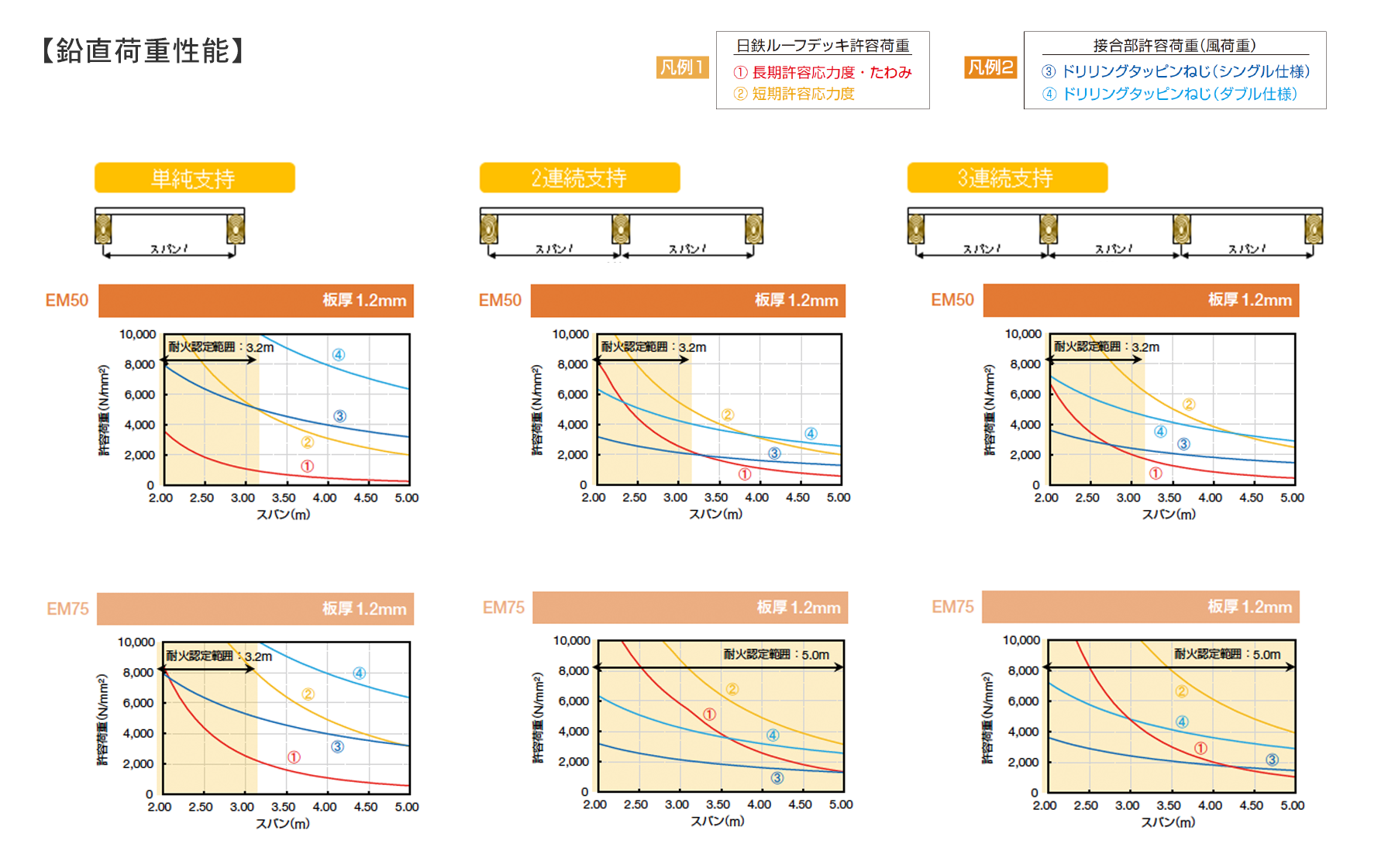

EM50 | 1.2 , (1.6) *1 | 単純・連続 | 3.2 以下 | ドリリングタッピンねじ 径6 × 首下長さ70以上 |
ドリリングタッピンねじ 径6 × 首下長さ19以上 |
FP030RF-0053 |
EM75 | 1.2 , (1.6) *1 | 単純 連続 |
3.2 以下 5.0 以下 |
FP030RF-0036 FP030RF-0103 |
||
