日鉄ルーフデッキは、ルーフデッキを乾式屋根の下地材として用い、鉛直荷重や風圧力に抵抗する工法です。
ルーフデッキのみで屋根30分耐火構造認定を取得しており、平成12年建設省告示1365号1項第三号の外断熱仕様の下地材に最適です。
耐火性・断熱性に優れた軽量な屋根を構築できます。
品名 | 板厚 (mm) | 形状・寸法(mm) |
---|---|---|
UA-R | 1.0 1.2 |
|
最大3.8mまで耐火構造認定を取得。断熱材の踏み抜き安全性に考慮した屋根専用品。 | ||

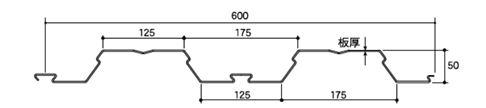

EZ50 | 1.2 1.6 |
|
最大3.2mまで耐火構造認定を取得。小スパンに適したルーフデッキ。 | ||

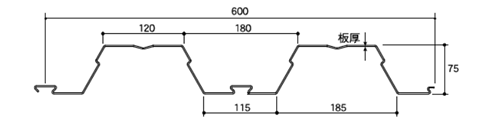

EZ75 | 1.0 1.2 1.6 |
|
最大5.0mまで耐火構造認定を取得。大スパンに適したルーフデッキ。 | ||

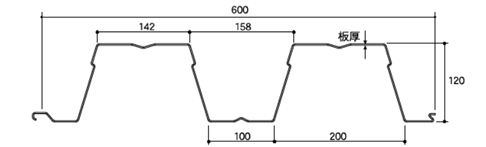

HYPER | 1.0 1.2 1.6 |
|
最大5.0mまで耐火構造認定を取得。積雪荷重の大きい地域に最適。 |
品名 | 板厚 (mm) |
記号 | 製品質量 | 断面性能(1m幅あたり) | |||||
---|---|---|---|---|---|---|---|---|---|
亜鉛めっき(Z12・K12)*1 | 亜鉛めっき(Z27・K27)*1 | 断面二次*2 モーメント (cm4/m) |
正曲げ用 断面係数 (cm3/m) |
負曲げ用 断面係数 (cm3/m) |
|||||
単位質量 (kg/m) |
m2当質量 (kg/m2) |
単位質量 (kg/m) |
m2当質量 (kg/m2) |
||||||
UA-R | 1.0 | SDP1TG | 8.02 | 13.4 | 8.22 | 13.7 | ※142 | 28.4 | 31.0 |
1.2 | 9.56 | 15.9 | 9.76 | 16.3 | ※169 | 35.9 | 38.7 | ||
EZ50 | 1.2 | SDP2G | 7.85 | 13.1 | 8.01 | 13.4 | 67.8 | 26.2 | 26.2 |
1.6 | 10.3 | 17.2 | 10.5 | 17.5 | 88.8 | 34.3 | 34.3 | ||
EZ75 | 1.0 | 7.16 | 11.9 | 7.34 | 12.2 | 136 | 35.0 | 35.0 | |
1.2 | 8.52 | 14.2 | 8.70 | 14.5 | 162 | 41.7 | 41.7 | ||
1.6 | 11.2 | 18.7 | 11.4 | 19.0 | 213 | 54.8 | 54.8 | ||
HYPER | 1.0 | 8.43 |
14.1 |
8.64 |
14.4 |
376 |
57.8 |
57.8 |
|
1.2 | 10.1 | 16.8 | 10.3 | 17.1 | 449 | 69.0 | 69.0 | ||
1.6 | 13.2 | 22.0 | 13.5 | 22.4 | 592 | 91.1 | 91.1 |
品名 | 板厚 (mm) |
支持条件 | 許容 スパン (m) | 母屋との接合 | 耐火構造 認定番号 |
---|---|---|---|---|---|
UA-R | 1.0, 1.2 | 単純・連続 | 3.8以下 | 母屋の板厚6mm以上 ⇒発射打ち込み鋲 径4.5以上 ⇒焼き抜き栓溶接 径18以上 母屋の板厚6mm未満 ⇒ドリリングタッピングねじ 径6以上 |
FP030RF-0161 |
EZ50 | 1.2, 1.6 | 単純・連続 | 3.2以下 | FP030RF-0053 | |
EZ75 | 1.0 | 連続 | 3.8m以下 | FP030RF-1823※ | |
1.2, 1.6 | 単純 連続 |
3.2以下 5.0以下 |
FP030RF-0036 FP030RF-0103 |
||
HYPER | 1.0~1.6 | 単純・連続 | 5.0以下 | FP030RF-0123 |
※EZ75-1.0mm(FP030RF-1823)相互の接合形式(図1)
