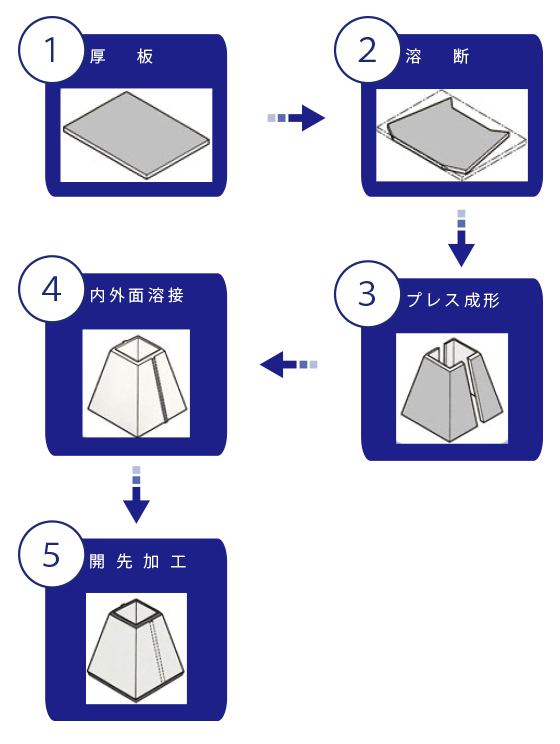

種類の記号・鋼種 | 基準強度(F値:N/mm2) |
---|---|
BCP235(400N/mm2) | 235 |
BCP325(490N/mm2) | 325 |

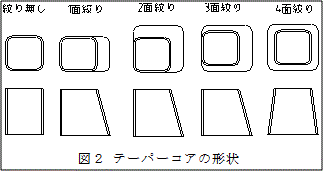

1面絞り | 2面絞り | 3面絞り | 4面絞り |
---|---|---|---|
種類の記号 | C (%) |
Si (%) |
Mn (%) |
P (%) |
S (%) |
N (%) |
炭素当量 (%) |
溶接割れ 感受性組成 (%) |
---|---|---|---|---|---|---|---|---|
BCP235(SN400B) | 0.20 以下 |
0.35 以下 |
0.60~1.40 | 0.030 以下 |
0.015 以下 |
0.006 以下 |
0.36 以下 |
0.26 以下 |
BCP235(SN400C) | 0.20 以下 |
0.35 以下 |
0.60~1.40 | 0.020 以下 |
0.008 以下 |
0.006 以下 |
0.36 以下 |
0.26 以下 |
BCP325(SN490B) | 0.18 以下 |
0.55 以下 |
1.60 以下 |
0.030 以下 |
0.015 以下 |
0.006 以下 |
0.44 以下 |
0.29 以下 |
BCP325(SN490C) | 0.18 以下 |
0.55 以下 |
1.60 以下 |
0.020 以下 |
0.008 以下 |
0.006 以下 |
0.44 以下 |
0.29 以下 |
種類の記号 | 引張試験 | |||||
---|---|---|---|---|---|---|
板厚(mm) | 降伏点または 耐力 (N/mm2) |
引張強さ (N/mm2) |
降伏比 (%) |
伸び | ||
試験片 | (%) |
|||||
BCP235 | 9≦t<12 | 235 以上 | 400 以上 510 以下 |
- | 1A号 | 18 以上 |
12≦t≦16 | 235 以上 355 以下 |
80 以下 | ||||
16<t≦40 | 22 以上 | |||||
BCP325 | 9≦t<12 | 325 以上 | 490 以上 610 以下 |
- | 17 以上 | |
12≦t≦16 | 325 以上 445 以下 |
80 以下 | ||||
16<t≦40 | 21 以上 |
種類の記号 | 衝撃試験 | |||
---|---|---|---|---|
板厚(mm) | 試験温度 (℃) |
シャルピー吸収 エネルギー (J) |
試験片 | |
BCP235 | 9≦t<12 | 0 | t>12 27 以上 |
4号 長さ方向 |
12≦t≦16 | ||||
16<t≦40 | ||||
BCP325 | 9≦t<12 | |||
12≦t≦16 | ||||
16<t≦40 |
項目及び区分 | 寸法許容差 | |
---|---|---|
辺の長さ | ±1.0%かつ±3.0mm | |
各辺の平板部部分の凹凸 | 辺の長さの0.5%以下かつ3mm以下 | |
隣り合った平板部分のなす角度 | ±1.0度 | |
高さ | ±2mm | |
厚さ | 9mm以上16mm未満 | -0.3mm +1.0mm |
16mm以上25mm未満 | -0.3mm +1.2mm | |
25mm以上40mm以下 | -0.3mm +1.3mm | |
テーパー角度 | ±1.0度 |
項目及び区分 | 曲率半径標準値 | 寸法許容差 | |
---|---|---|---|
BCP235 BCP325 |
9≦t≦19 | 3.5t | ±0.5t |
19<t≦40 | 3.5t | ±0.4t |
備考
1.角部外側の曲率半径とは、右図に示すように隣り合う辺と45度をなす線と角部外側の
交点での曲率半径をいう。
2.角部外側の曲率半径は、上記交点を中心とする65度の範囲で測定する。
3.受渡当事者間の協定によって、曲率半径標準値より大きな曲率半径とすることができる。
ただし、この場合の寸法許容差は上表による。

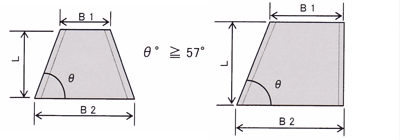

種類 | 外径 D1,d1,D2,d2(mm) | 板厚 t(mm) |
---|---|---|
BCP325B | 200≦D1,D2≦1000 | 9≦t≦40 |
200≦d1,d2≦1000 | ||
BCP325C | D2≦D1≦D2 | 16≦t≦40 |
d2≦d1≦d2 |
板厚 t(mm) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
サイズ(mm) | 9 | 9 <t≦ 12 |
12 <t≦ 16 |
16 <t≦ 19 |
19 <t≦ 22 |
22 <t≦ 25 |
25 <t≦ 28 |
28 <t≦ 32 |
32 <t≦ 36 |
36 <t≦ 40 |
|
D2 | d2 | ||||||||||
200 ≦D2< 250 |
200 ≦d2≦ 600 |
○ | ○ | ○ | ○ | ||||||
250 ≦D2< 300 |
250 ≦d2≦ 600 |
○ | ○ | ○ | ○ | ○ | |||||
600 <d2≦ 750 |
○ | ○ | ○ | ○ | |||||||
750 <d2≦ 850 |
○ | ○ | ○ | ||||||||
300 ≦D2< 350 |
300 ≦d2≦ 600 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
600 <d2≦ 750 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
750 <d2≦ 1000 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
350 ≦D2< 400 |
350 ≦d2≦ 600 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
600 <d2≦ 750 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
750 <d2≦ 1000 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
400 ≦D2< 450 |
400 ≦d2≦ 600 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
600 <d2≦ 750 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
750 <d2≦ 1000 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
450 ≦D2< 500 |
450 ≦d2≦ 600 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
600 <d2≦ 750 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
750 <d2≦ 1000 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
500 ≦D2< 550 |
500 ≦d2≦ 600 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
600 <d2≦ 750 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
750 <d2≦ 1000 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
550 ≦D2≦ 600 |
550 ≦d2≦ 600 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
600 <d2≦ 750 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
750 <d2≦ 1000 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
600 <D2≦ 650 |
600 <d2≦ 750 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
750 <d2≦ 1000 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
650 <D2≦ 700 |
650 <d2≦ 750 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
750 <d2≦ 1000 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
700 <D2≦ 750 |
700 <d2≦ 750 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
750 <d2≦ 1000 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
750 <D2≦ 1000 |
750 <d2≦ 1000 |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
サイズ(mm) | 板厚(mm) | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
B1 | B2 | Lmin | Lmax | 9 | 12 | 16 | 19 | 22 | 25 | 28 | 32 | 36 | 38 | 40 |
200 | 200 | 77 | 400 | ○ | ○ | ○ | ||||||||
250 | 77 | 500 | ○ | ○ | ○ | |||||||||
300 | 154 | 600 | ○ | ○ | ○ | ○ | ||||||||
350 | 231 | 700 | ○ | ○ | ○ | ○ | ||||||||
400 | 308 | 800 | ○ | ○ | ○ | ○ | ||||||||
250 | 250 | 77 | 500 | ○ | ○ | ○ | ||||||||
300 | 77 | 600 | ○ | ○ | ○ | ○ | ||||||||
350 | 154 | 700 | ○ | ○ | ○ | ○ | ||||||||
400 | 231 | 800 | ○ | ○ | ○ | ○ | ||||||||
450 | 308 | 900 | ○ | ○ | ○ | ○ | ||||||||
300 | 300 | 77 | 600 | ○ | ○ | ○ | ○ | |||||||
350 | 77 | 700 | ○ | ○ | ○ | ○ | ||||||||
400 | 154 | 800 | ○ | ○ | ○ | ○ | ||||||||
450 | 231 | 900 | ○ | ○ | ○ | ○ | ||||||||
500 | 308 | 1000 | ○ | ○ | ○ | ○ | ||||||||
350 | 350 | 77 | 700 | ○ | ○ | ○ | ○ | ○ | ||||||
400 | 77 | 800 | ○ | ○ | ○ | ○ | ○ | |||||||
450 | 154 | 900 | ○ | ○ | ○ | ○ | ○ | |||||||
500 | 231 | 1000 | ○ | ○ | ○ | ○ | ○ | |||||||
550 | 308 | 1100 | ○ | ○ | ○ | ○ | ○ | |||||||
400 | 400 | 77 | 800 | ○ | ○ | ○ | ○ | ○ | ○ | |||||
450 | 77 | 900 | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
500 | 154 | 1000 | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
550 | 231 | 1100 | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
600 | 308 | 1200 | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
450 | 450 | 77 | 900 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
500 | 77 | 1000 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
550 | 154 | 1100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
600 | 231 | 1200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
650 | 308 | 1300 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
500 | 500 | 77 | 1000 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
550 | 77 | 1100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
600 | 154 | 1200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
650 | 231 | 1300 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
700 | 308 | 1400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
550 | 550 | 77 | 1100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
600 | 77 | 1200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
650 | 154 | 1300 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
700 | 231 | 1400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
750 | 308 | 1500 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
600 | 600 | 77 | 1200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
650 | 77 | 1300 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
700 | 154 | 1400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
750 | 231 | 1500 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
800 | 308 | 1600 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
650 | 650 | 77 | 1300 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
700 | 77 | 1400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
750 | 154 | 1500 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
800 | 231 | 1600 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
850 | 308 | 1700 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | |||
700 | 700 | 77 | 1400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
750 | 77 | 1500 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
800 | 154 | 1600 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | |||
850 | 231 | 1700 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | |||
900 | 308 | 1800 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
750 | 750 | 77 | 1500 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
800 | 77 | 1600 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
850 | 154 | 1700 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | |||
900 | 231 | 1800 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | |||
950 | 308 | 1900 | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
800 | 800 | 77 | 1600 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
850 | 77 | 1700 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | |||
900 | 154 | 1800 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | |||
950 | 231 | 1900 | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
1000 | 308 | 2000 | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
850 | 850 | 77 | 1700 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | ||
900 | 77 | 1800 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | |||
950 | 154 | 1900 | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
1000 | 231 | 2000 | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
900 | 900 | 77 | 1800 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | ||
950 | 77 | 1900 | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
1000 | 154 | 2000 | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
950 | 950 | 77 | 1900 | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||
1000 | 77 | 2000 | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
1000 | 1000 | 77 | 2000 | △ | △ | △ | △ | △ | △ | △ | △ | △ |
