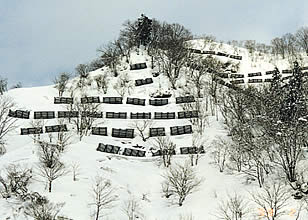

なだれ防止柵(予防柵)の配置は、図のように、予想される破断線が最上段の柵の背面領域に入るようにし、斜面勾配が30°以下になる位置まで柵を設けます。 また、柵と柵の標準的な水平間隔は、表層なだれを対象とする場合で1~2m程度です。 |
項目 | 設計条件 |
---|---|
設計積雪深 Hs (m) | 2.0 2.5 3.0 3.5 4.0 |
積雪密度γ (kN/m2) | 0.35 |
クリープ係数 K | 0.80 |
グライド係数 N | 2.80 |
斜面角度θ(°) | 35 40 45 50 |
標準設計シリーズの他にも、種々の設計条件に応じた豊富な設計例を用意しております。
形式 | ||||
---|---|---|---|---|
積雪深 (m) | 斜面角度 ( °) | 種類 | 種類 | 種類 |
2.0 | 35 | NB2035-A | NB2035-B | NB2035-C |
40 | NB2040-A | NB2040-B | NB2040-C | |
45 | NB2045-A | NB2045-B | NB2045-C | |
50 | NB2050-A | NB2050-B | NB2050-C | |
2.5 | 35 | NB2535-A | NB2535-B | NB2535-C |
40 | NB2540-A | NB2540-B | NB2540-C | |
45 | NB2545-A | NB2545-B | NB2545-C | |
50 | NB2550-A | NB2550-B | NB2550-C | |
3.0 | 35 | NB3035-A | NB3035-B | NB3035-C |
40 | NB3040-A | NB3040-B | NB3040-C | |
45 | NB3045-A | NB3045-B | NB3045-C | |
50 | NB3050-A | NB3050-B | NB3050-C | |
3.5 | 35 | NB3535-A | NB3535-B | NB3535-C |
40 | NB3540-A | NB3540-B | NB3540-C | |
45 | NB3545-A | NB3545-B | NB3545-C | |
50 | NB3550-A | NB3550-B | NB3550-C | |
4.0 | 35 | NB4035-A | NB4035-B | NB4035-C |
40 | NB4040-A | NB4040-B | NB4040-C | |
45 | NB4045-A | NB4045-B | NB4045-C | |
50 | NB4050-A | NB4050-B | NB4050-C |

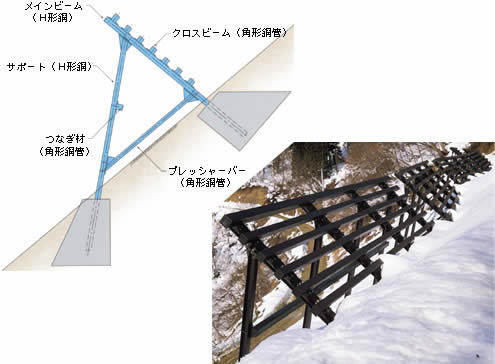

部材名称 | 鋼材の種類 | 規格 | 材質 |
---|---|---|---|
メインビーム・サポート | H形鋼 | 一般構造用圧延鋼材 JIS G 3101 |
SS490 |
クロスビーム・プレッシャーバー・つなぎ材 | 角形鋼管 | 一般構造用角形鋼管 JIS G 3466 |
STKR490 |
