土木商品

ホーム取扱商品土木商品>コルゲート商品

コルゲートパイプ

主な特長


商品形状

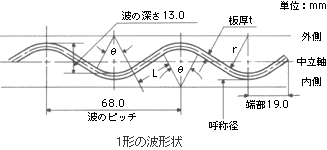

円形1形商品形状
●波のピッチ68mm、波の深さ13mmの波形を用いたパイプで、半円形セクションの端部を曲げ起こしてフランジをつくり、ボルトを通して上下セクションを組み合わせるものです。


呼称径:400mm ~ 1,800mm(標準品9種類)
板 厚:1.6mm ~ 4.0mm(5種類)


円形2形商品形状

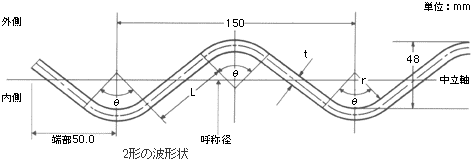

●波のピッチ150mm、波の深さ48mmの波形を用いたパイプで、円弧形セクションを数枚組み合わせて断面を形づくり、各セクションをラップ方式でボルトによって組み合わせるものです。


呼称径:1,250mm以上 (円形の場合)
板 厚 :2.7mm ~ 7.0mm (7種類)

●断面形状には次の4種類があります。
1. 円形
2. エロンゲーション形(楕円)
3. パイプアーチ形
4. アーチ形

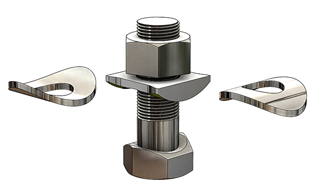

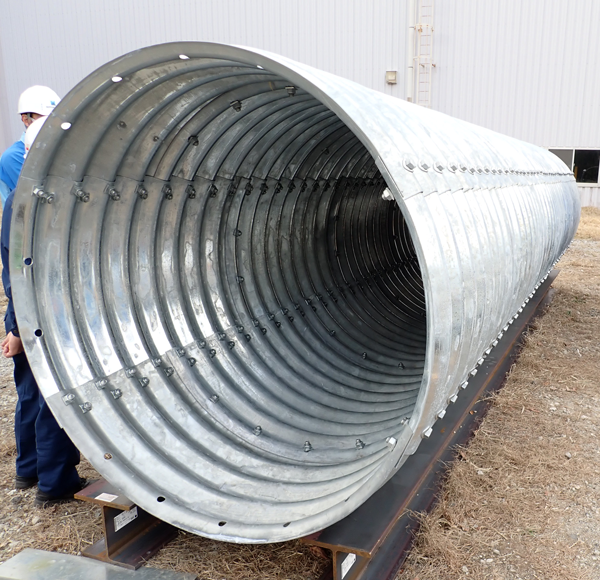

新商品 ユニボルト

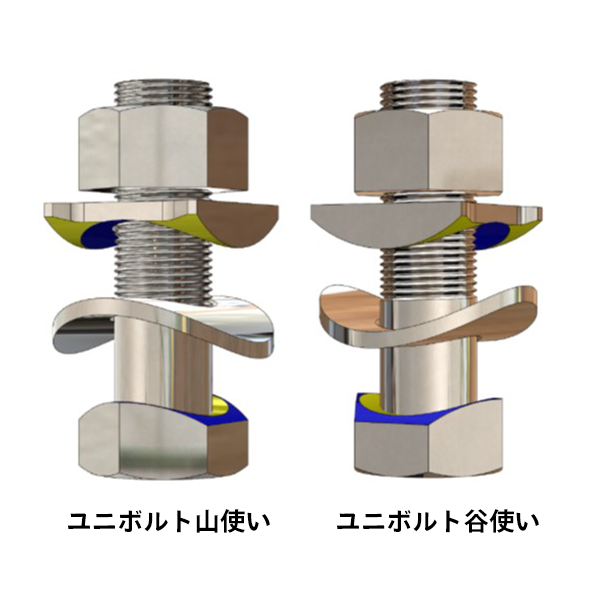

コルゲートパイプ2形用の山用・谷用を統一した締結材(ボルト)です。
波の凹凸に合わせてボルトを変更する必要がなく、施工性の向上が見込めます。

● NETIS登録番号:KT-220198-A
主な特徴

  • 優れた施工性:兼用化により、施工時間が約15%短縮(従来比)。
  • 部材点数の削減:ボルトが1種類になり、間違えることがありません。
  • 安全性を確保:ボルト・座金を兼用化しても、変わらない強度・安全性を確保。


施工時間が15%短縮し、工期短縮に貢献します。 部材が1種類のため、間違えることがありません

ページトップへ



主な用途



用水路

骨材ビン

道路下アンダーパス

ゴルフ場暗渠

水中仮締切工法

ページトップへ

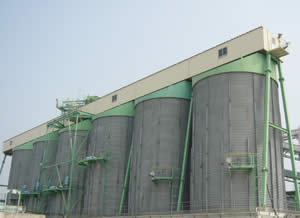

コルゲート骨材ビン

コルゲートパイプの特長を有効に生かした製品の一つで、砂・砂利・砕石等の骨材貯蔵用として、骨材プラント・生コンプラントに使用されています。
その他、アスファルトプラント、鉱山、建設現場の貯蔵ビンとしても広汎な用途をもっています。

ページトップへ

コルゲートパイプさや管工法

老朽化した既設管(コンクリート管やコルゲートパイプ)の内部に、新管として一回り小さいコルゲートパイプを挿入(パイプインパイプ)し、浮き上がり防止工と回転防止工により新管の浮き上がりを防止した後、既設管と新管の隙間部分にグラウト材(エアーモルタル等)を注入し、管全体の更生を図る工法です。

コルゲートパイプさや管工法 - 概要図

全体概要図(概要図および写真)
浮き上がり防止工 拡大図(概要図および写真)
回転防止工 拡大図(概要図および写真

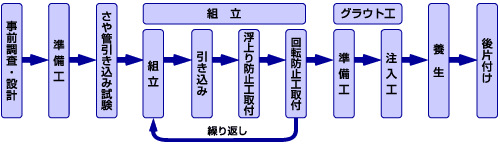

施工手順



1.セクションの組立

2.組立時の状況

3.コンクリート管への引き込み状況


6.浮き上がり防止工(縮めた状態)

5.回転防止工

4.新管の引き込み


7.完成


ページトップへ

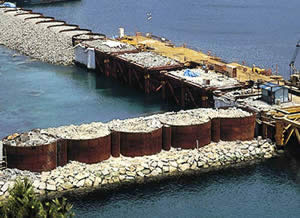

コルゲートセル

根入れのない重力式のセル構造物で、主に埋め立て護岸、桟橋、岸壁、防波堤、築堤等の用途に用いられています。

ページトップへ

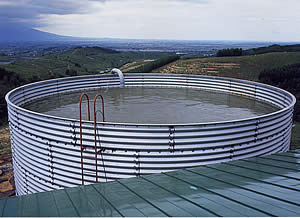

コルゲート水槽

2形のコルゲートセクションを円筒形に組み立て、接続部にパッキング材を用いることで大容量の水槽として使用する事が可能です。

ページトップへ


商品へのお問い合わせ:コルゲート商品
