主な特長
- 本体1枚の重量が6kgと土のうの1/3以下の軽さで、高齢者や女性でも簡単・迅速に設置できます。
- 水槽を使った止水試験で浸水防止性能を確認しており、JIS A 4716簡易等級相当で浸水深50cmまで対応します。
- 積み重ねて保管できるため省スペースで、災害時の備蓄資材としても最適です。
- コーナー用・端部用・調整用パネルも揃えており、現場条件に応じて柔軟に対応できます。
【止水試験動画(Youtube)】
仕様
[本体]
| 寸法 | 幅700×奥行700×高さ600（mm） |
|---|---|
| 重量 | 約6㎏/枚 |
| 材質 | 亜鉛めっき鋼板 板厚0.7mm |
| 対応水深 | 50cm以下 止水性は、土のうと同等の簡易止水です。完全止水ではございません。 |
■ご使用に際して
- ・止水板を置く地表面は、凹凸がない平らな面でご使用願います。
- ・必ず奥行700ｍｍの長辺側を地面に置き、手がかり孔がある短辺側を立ててください。
- ・台風時で水圧がかからない状態では、風圧により飛ばされないように固定して下さい。
- ・運搬・設置時は、必ず手袋を着用し、作業を行ってください。素手で作業すると、けがの原因となります。
製品図・寸法表

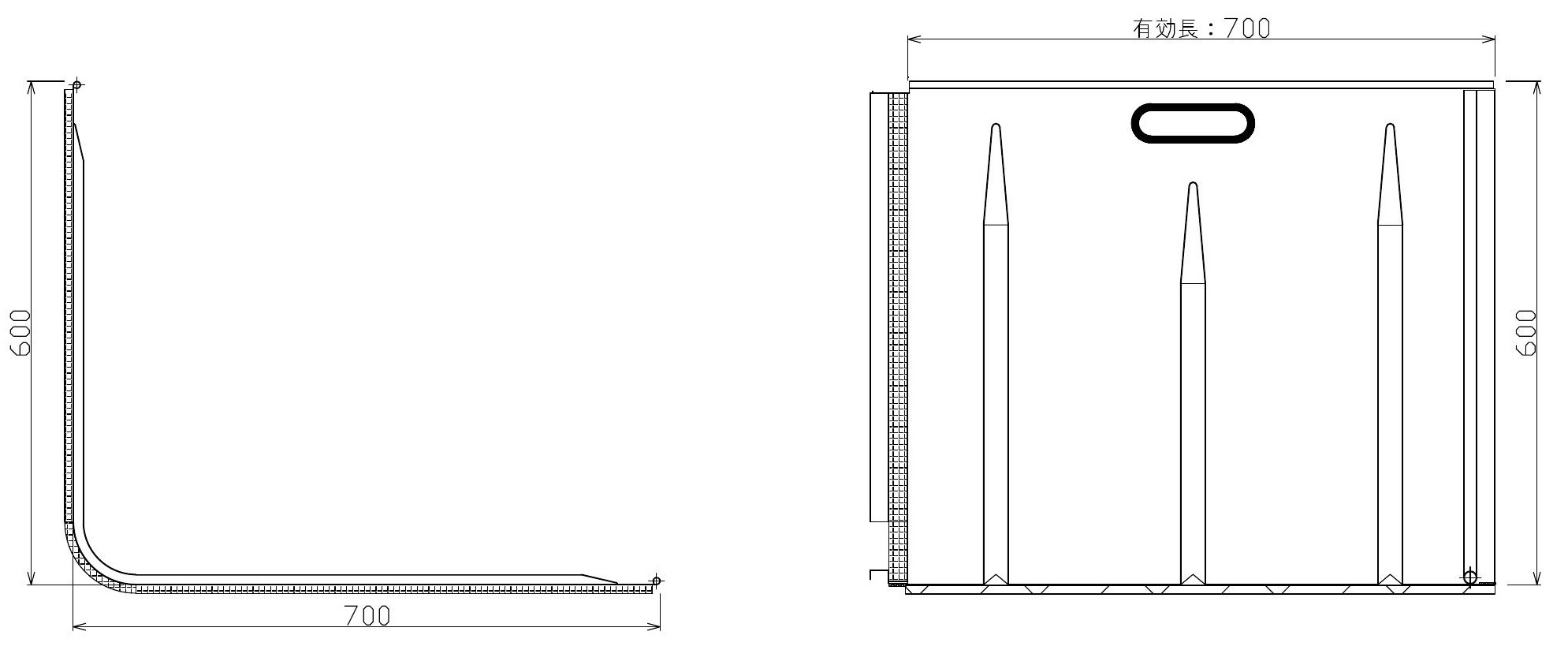

止水板製品図
側面図
正面図
[本体]
製品記号 : WB700
寸法 : W700×D700×H600 (mm)
重量 : 6.2kg/枚
材質 : 亜鉛メッキ鋼板 t0.7
側面図
平面図

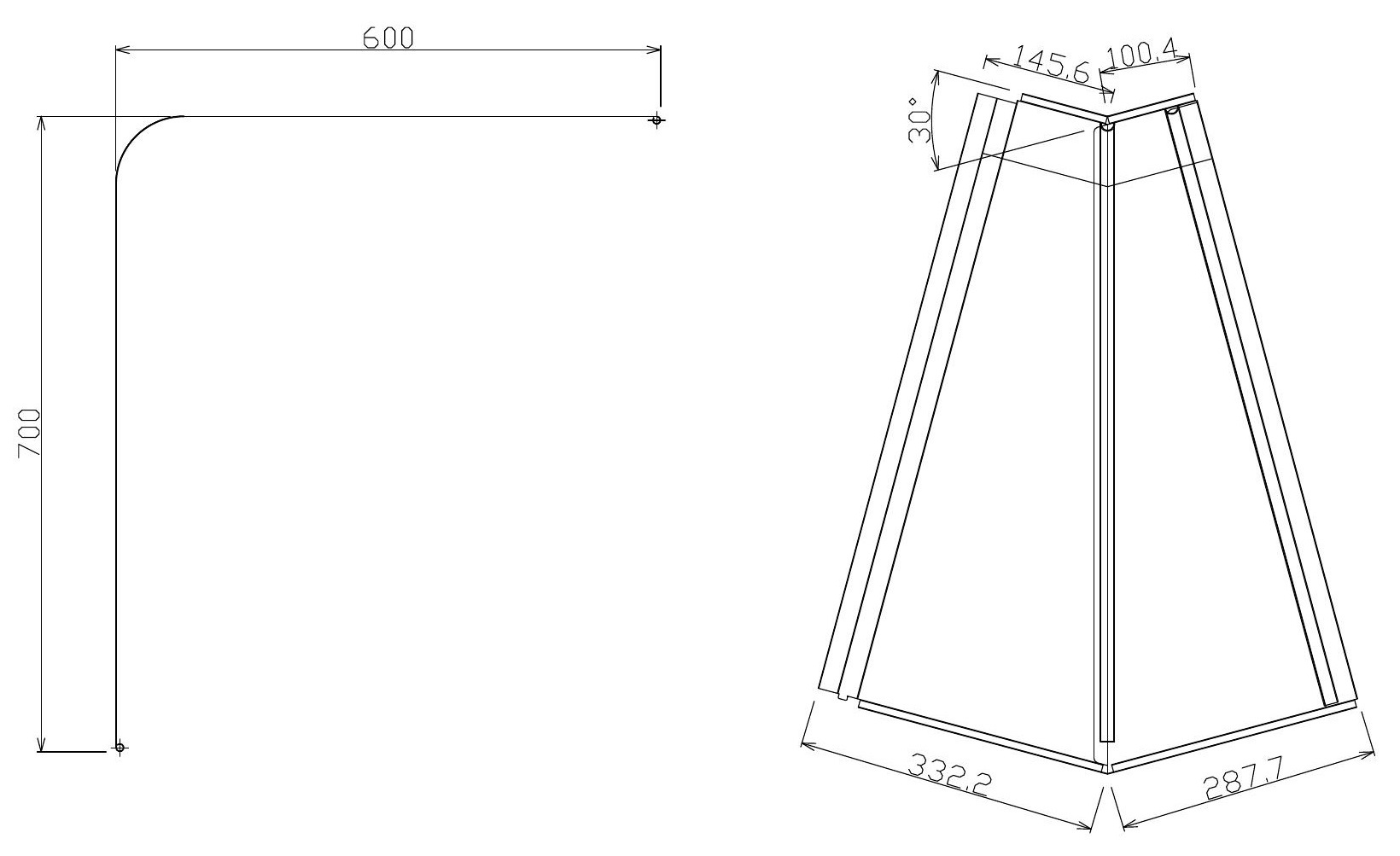

[コーナー部材]
インコーナー
製品記号 : WB700-IN
寸法 : D700×H600 (mm)角度30°
重量 : 5.7 kg/枚
材質 : 亜鉛メッキ鋼板 t0.7
側面図
平面図

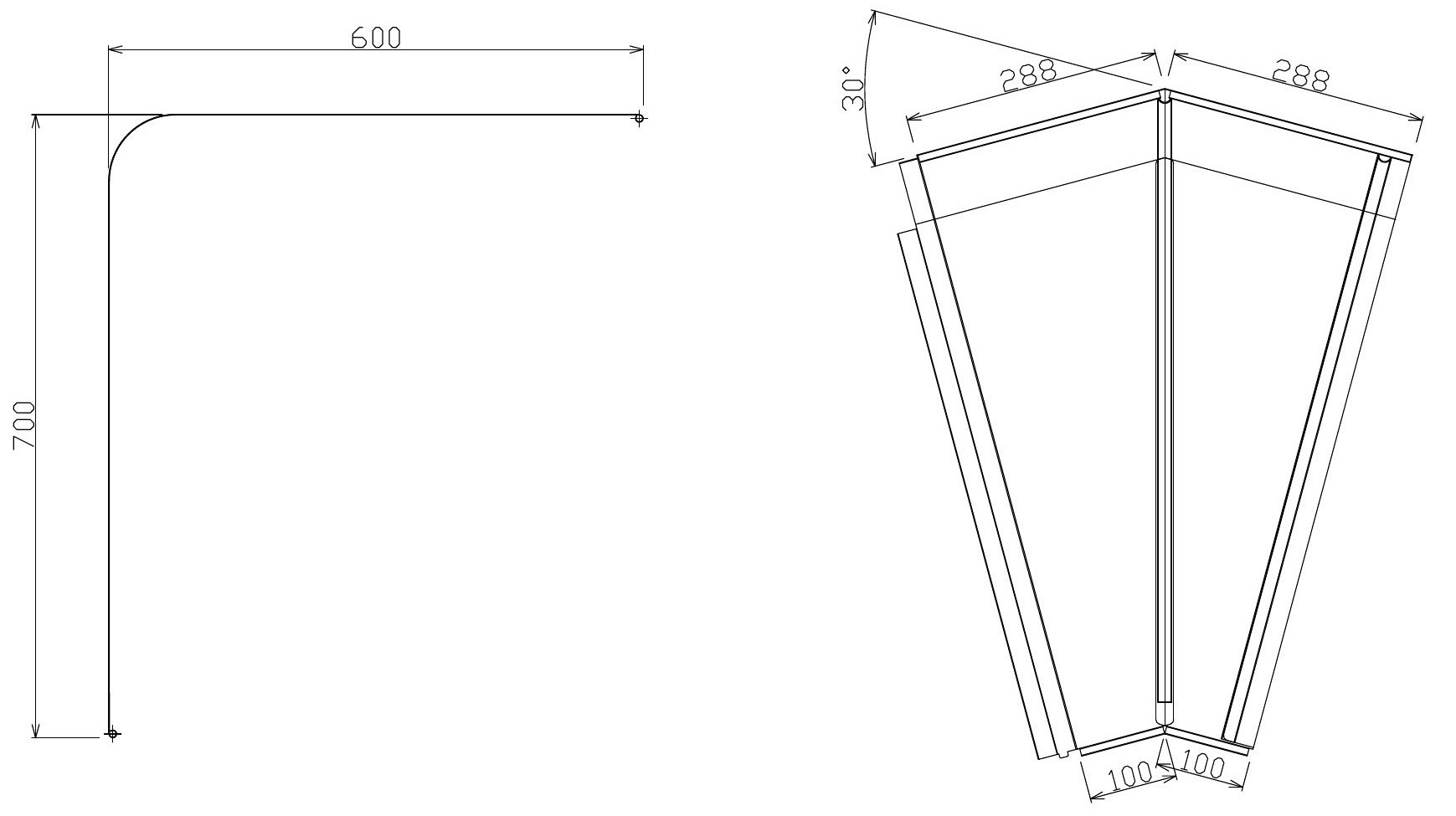

[コーナー部材]
アウトコーナー
製品記号 : WB700-OUT
寸法 : D700×H600 (mm) 角度30°
重量 : 5.7 kg/枚
材質 : 亜鉛メッキ鋼板 t0.7 (側面1.6mm)
左側面図
平面図
右側面図

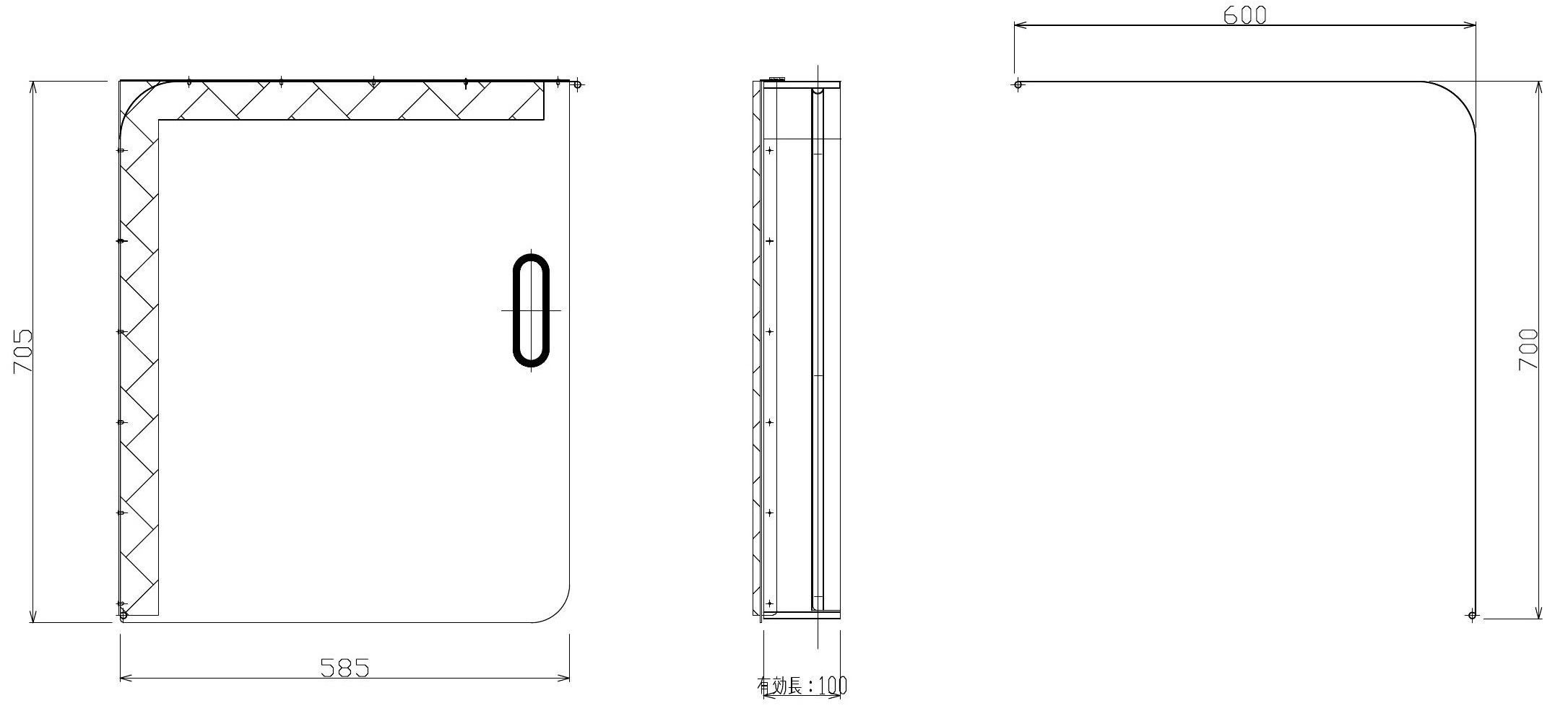

[端部部材]
エンドL(左)
製品記号 : WB700-TL
寸法 : W100(有効長)×D705×H600 (mm)
重量 : 7.3 kg/枚
材質 : 亜鉛メッキ鋼板 t0.7 (側面1.6mm)
左側面図
平面図
右側面図

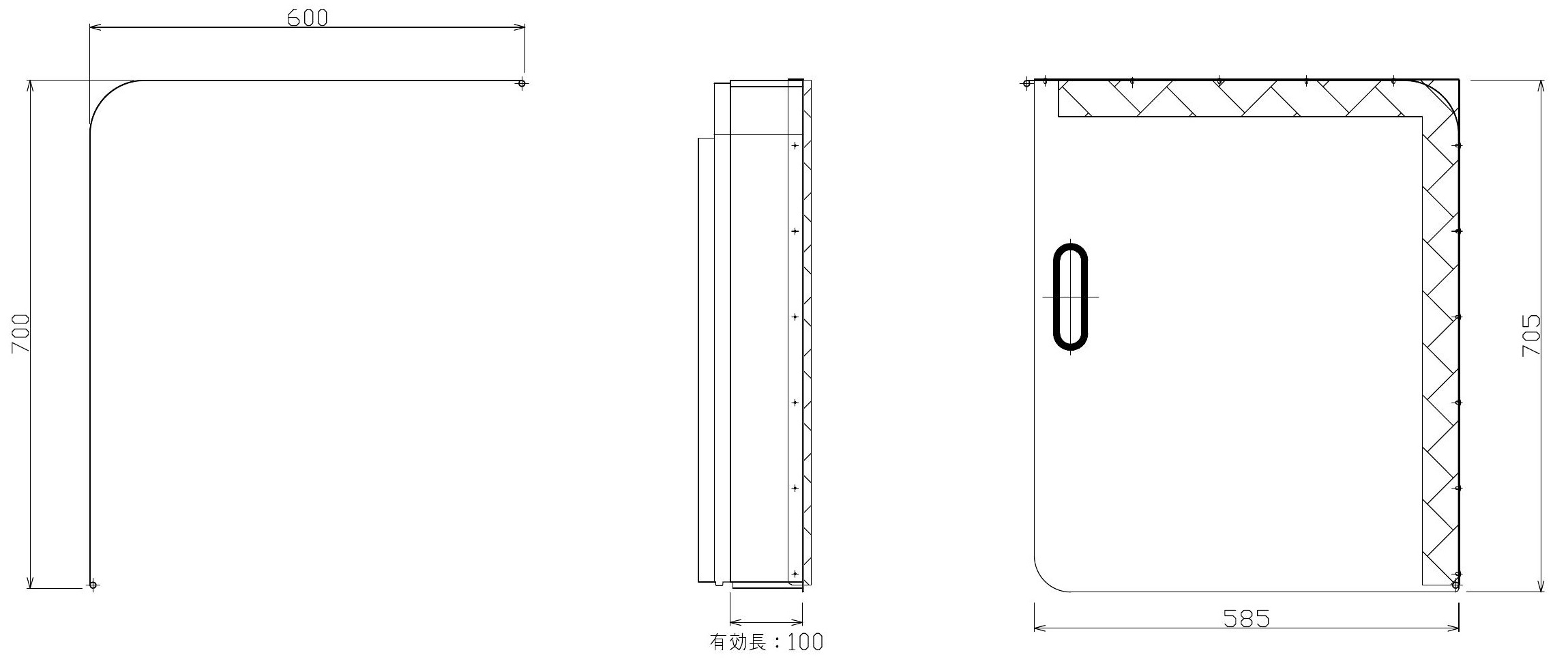

[端部部材]
端部R(右)
製品記号 : WB700-TR
寸法 : W100(有効長)×D705×H600 (mm)
重量 : 7.3 kg/枚
材質 : 亜鉛メッキ鋼板 t0.7 (側面1.6mm)
側面図
平面図
平面図(伸縮最大時)

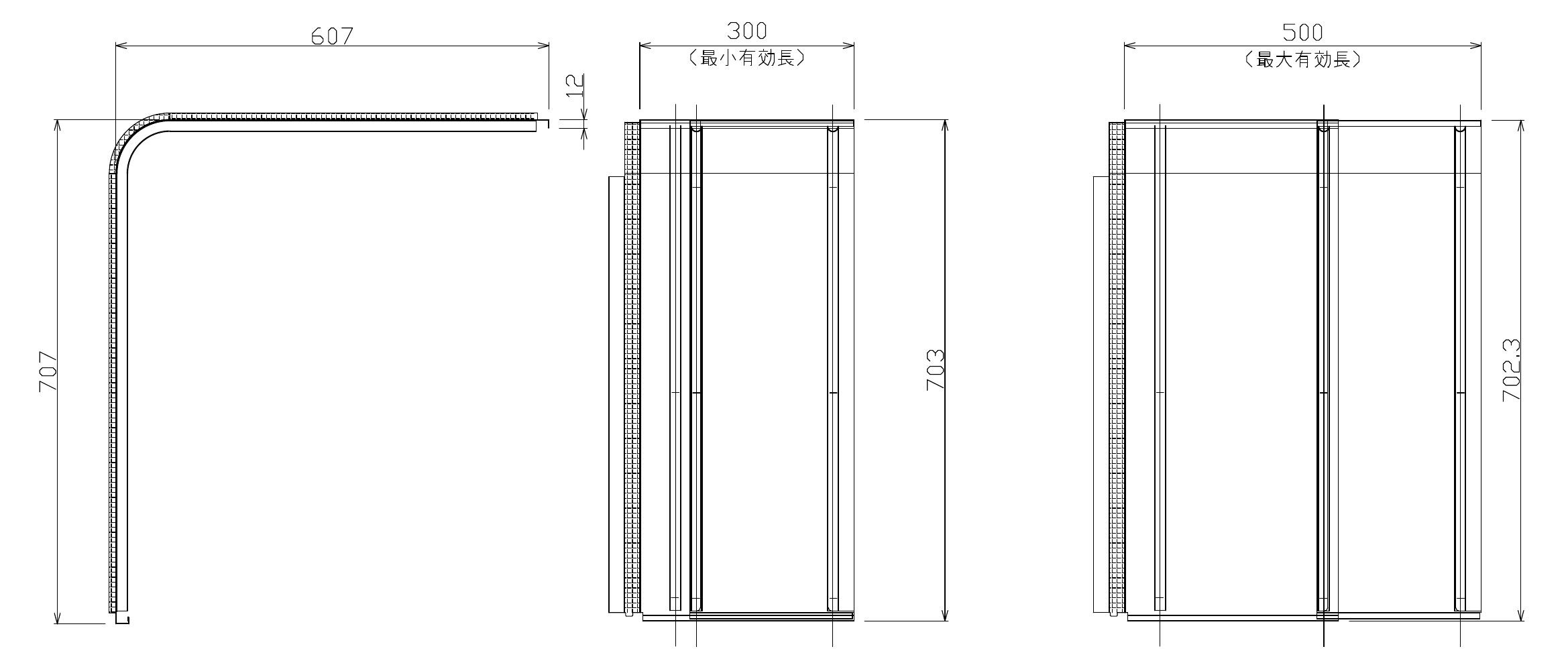

[調整部材]
製品記号 : WB700-CH
寸法 : W300~500(有効長)×D707x 寸
H607 (mm)
重量 : 6.5 kg/枚
材質 : 亜鉛メッキ鋼板 t0.7
外観

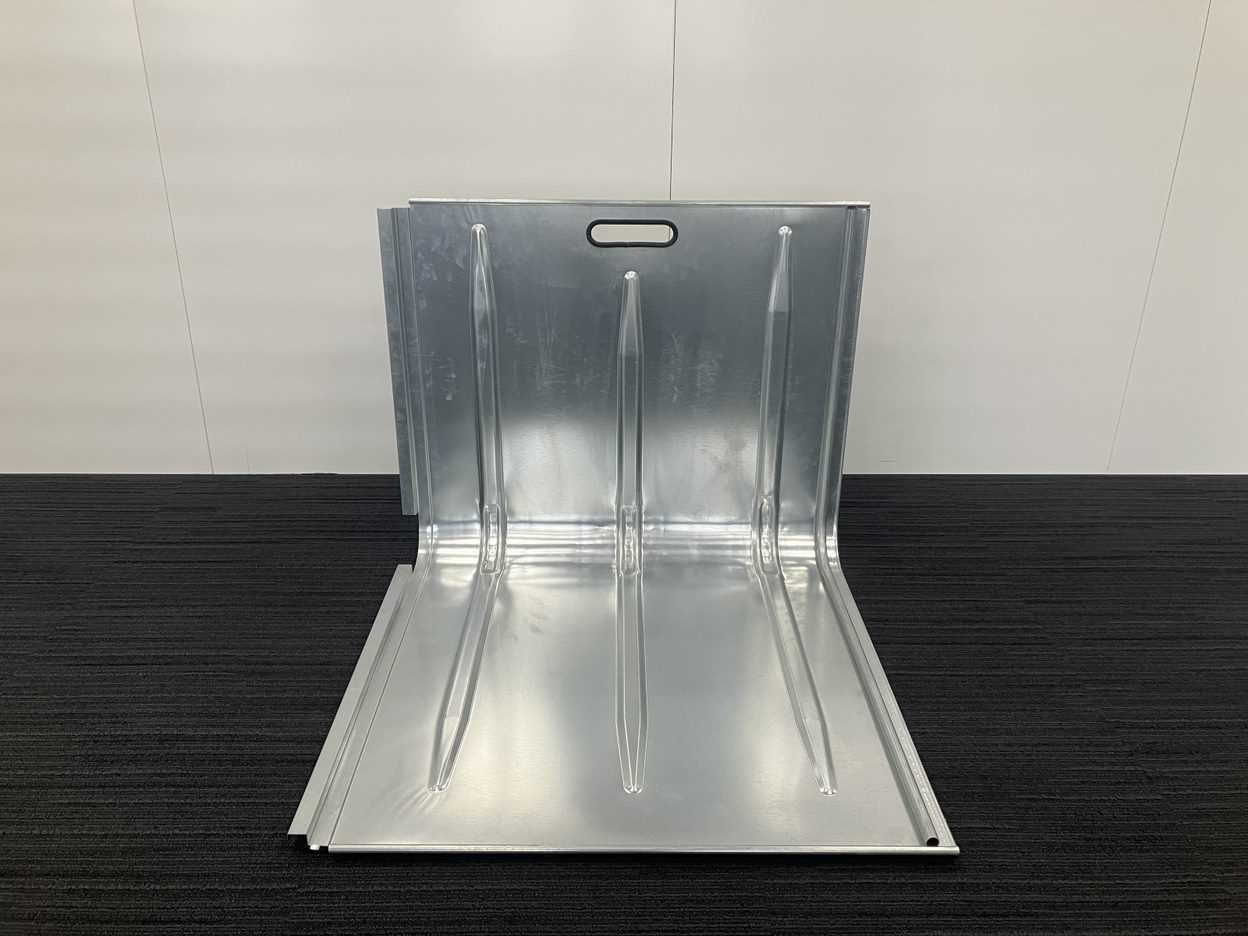

本体

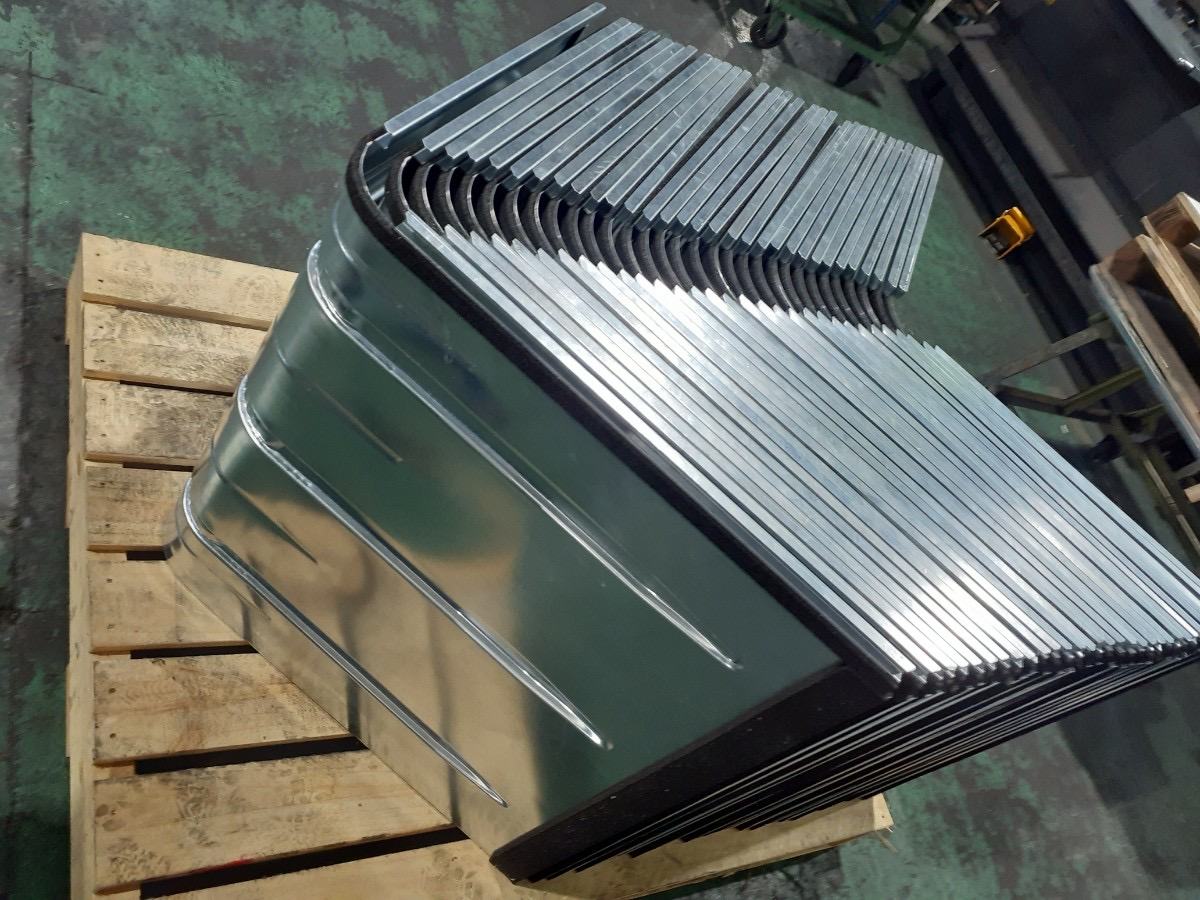

収納時

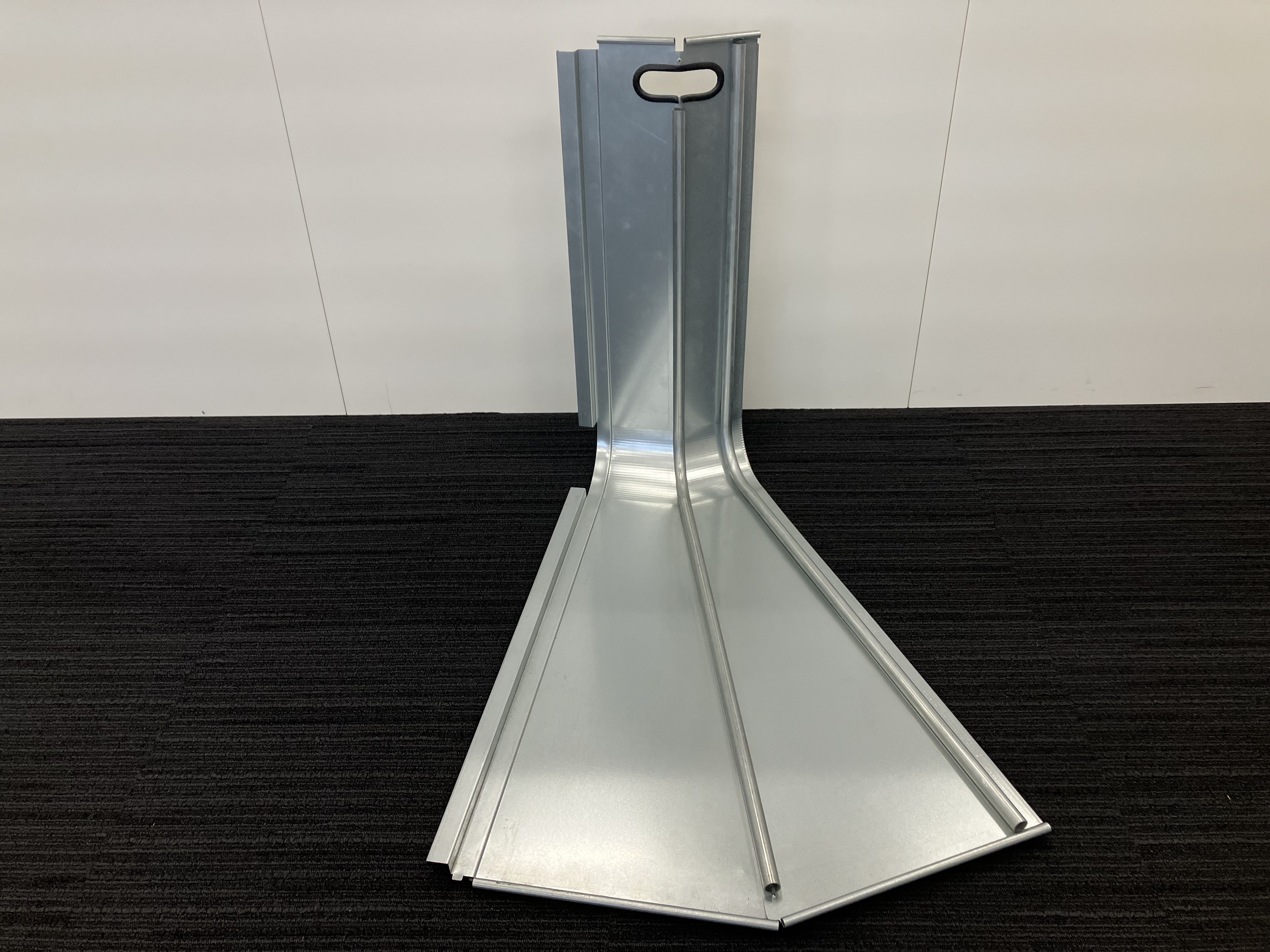

インコーナー

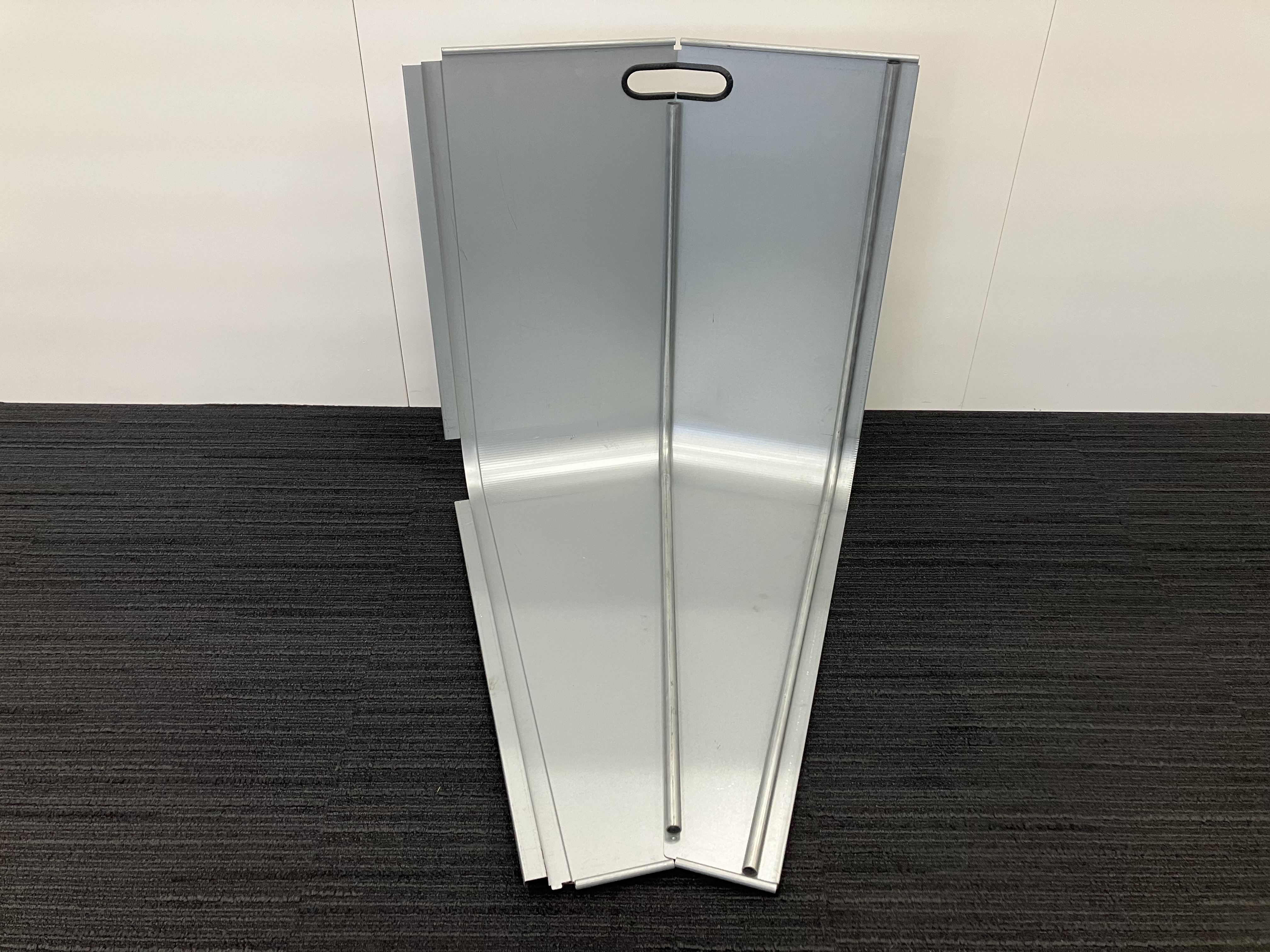

アウトコーナー
端部L(左)
端部R(右)

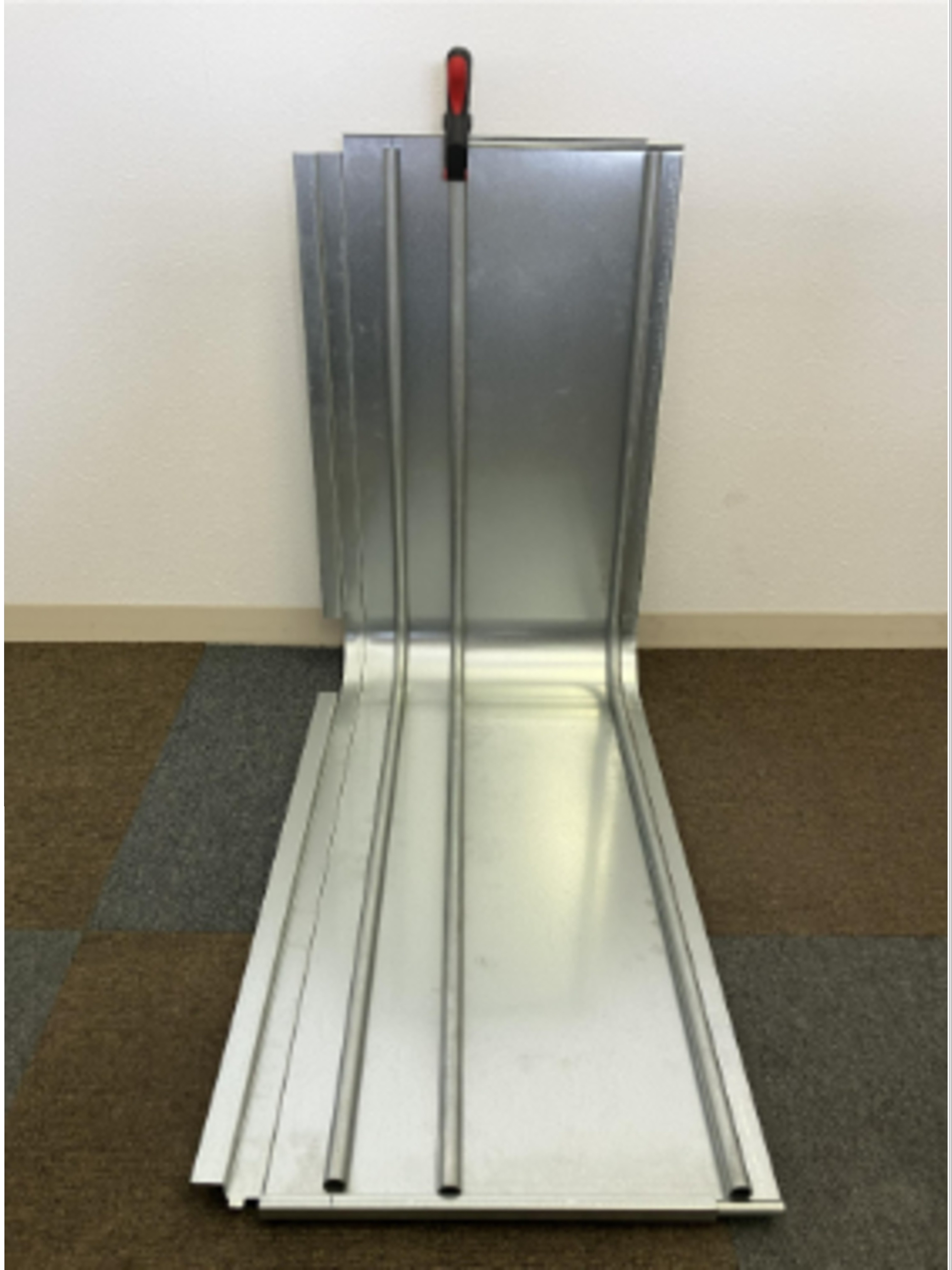

調整用 最小時(W300)
.jpg)

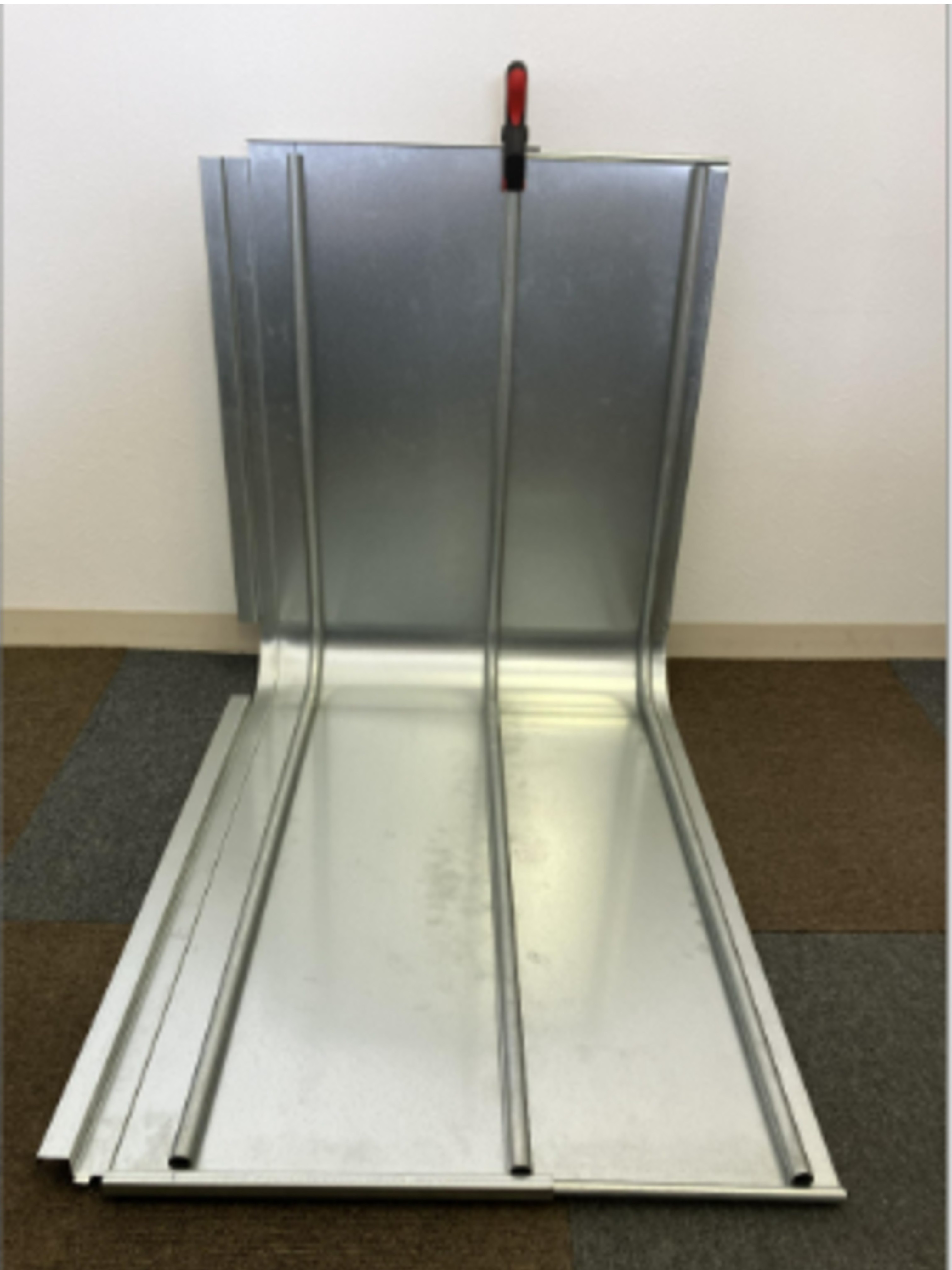

調整用 最大時(W500)
.jpg)

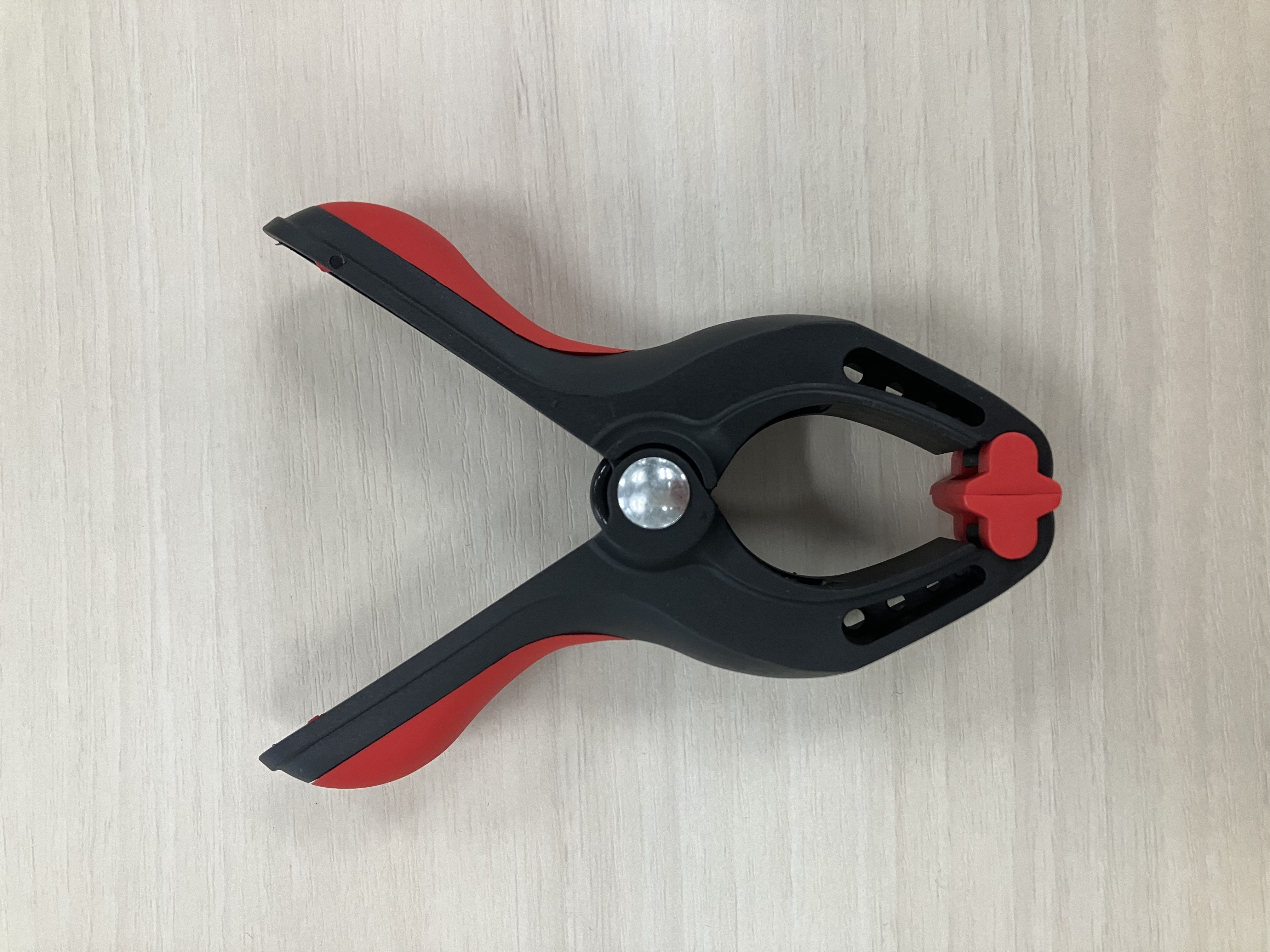

止水板用 クランプ
施工手順・施工例
施工手順
施工は極めて簡単です。
- １．浸水を防止したい場所に必要な枚数をご用意ください。必要枚数 ＝ 浸水を防ぎたい場所の距離（ｍ）/0.7（端数切り上げ）枚長さ4.5mの場所を止水する場合は、4.5/0.7（端数切り上げ）＝7枚必要です。
- ２．止水板を設置する場所は、設置面の凹凸が無いようにしてください。

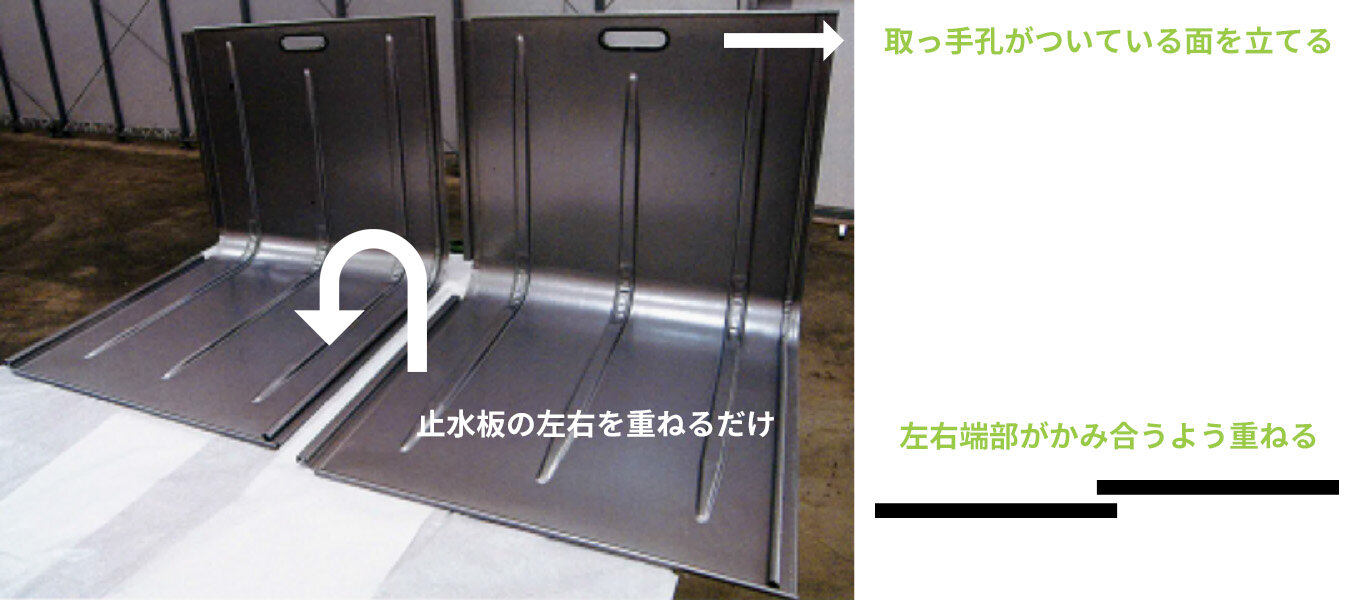

- ３．止水板のL形ユニットの左右端部が、かみあうように設置します。長さ700mmの長辺側を地面に置き、取っ手孔がついている長さ600mmの面を地面に垂直になるように立てます。
- ４．止水板を敷き並べた後、両端部と家屋の間に隙間がある場合は、止水ゴム・シールなどを使用して隠すようにしてください。
重要事項
- ・止水板は、浸水深が深くなってきた時に設置するのは流される恐れがあり、危険です。事前の気象予報により水害リスクが高い場合は、浸水前に設置しておくことが重要です。
- ・止水版の止水性能は、完全止水ではなく、土のうと同等のJIS簡易等級に相当します。

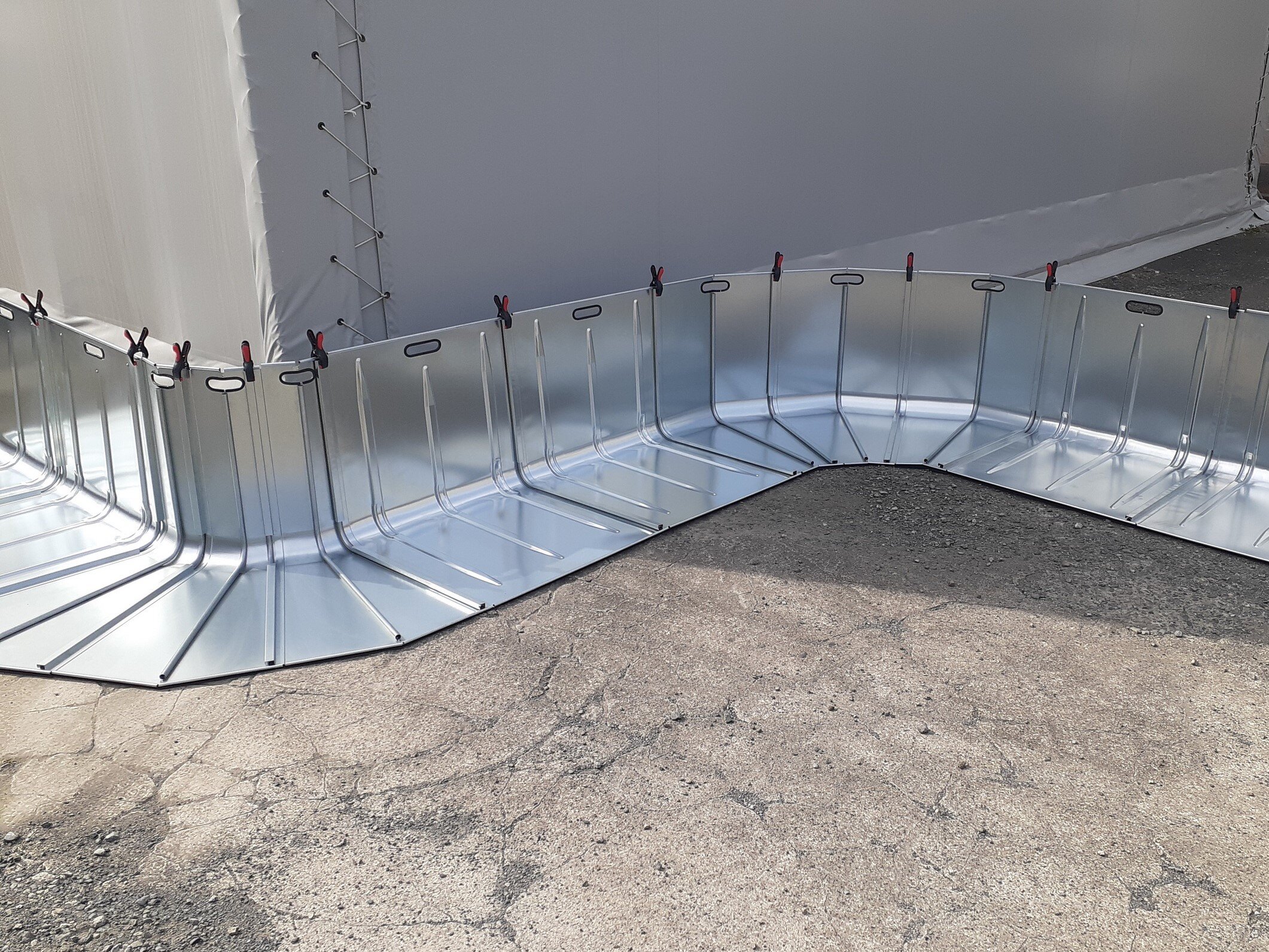

施工例
