簡易水槽（たまるくん）

人力だけで素早く設置できる簡易水槽です。工具や大
型機械を使わずに必要な場所へすぐ設置可能。災害時
の生活用水の確保はもちろん、断水時の応急対応、工
事現場での仮設水槽としても活躍します。省スペース
で保管できるため、自治体や企業の防災備蓄資材とし
て最適です。

主な特長

  • 材料はメッシュパネル・単管パイプ・ブルーシートだけで、人力で簡単に簡易水槽を組み立てられます。
  • 従来の鋼製水槽に比べて非常に安価で、経済性に優れています。
  • 災害備蓄や未使用時には、省スペースで保管できます。
  • 水槽容量は 4.4m³・6.4m³・8.7m³ の3種類をご用意しています。

仕様

水槽容量と使用資材

水槽容量（ｍ3） 4.4 6.4 8.7
水槽直径（ｍ） 2.39 2.86 3.34
水槽深さ（ｍ） 1.0 1.0 1.0
メッシュパネル枚数（2段分）
（1.74㎏/枚）		 10
（17.4㎏）		 12
（20.9㎏）		 14
（24.4㎏）
支柱本数
⇒（単管パイプ φ48.6 L=1.0ｍ）
（2.63㎏/本）		 10
（26.3㎏）		 12
（31.5㎏）		 14
（36.8㎏）
シート寸法（ｍ） 5.4×5.4 5.4×5.4 7.2×7.2

※支柱（単管パイプ）、シートは市販の汎用品を使用

製品図・寸法表

簡易水槽製品図

概略製品図

簡易水槽_概略製品図

施工手順・施工例

施工手順

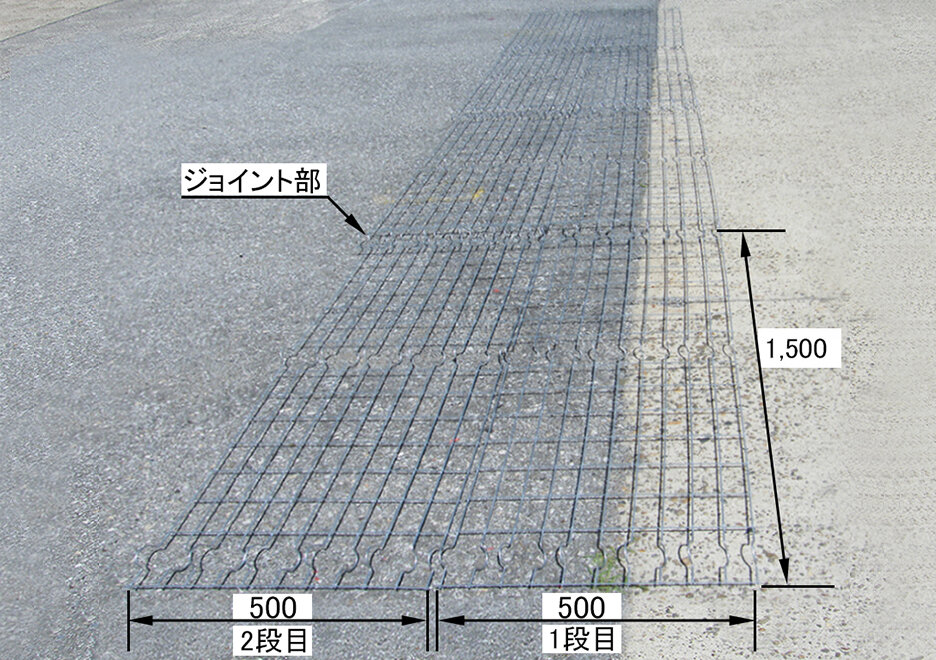

１．メッシュパネル（1500×500）10枚を地面に2段を5列で配置（パネル端部の半円加工部（ジョイント部）がラップするよう配置）

230

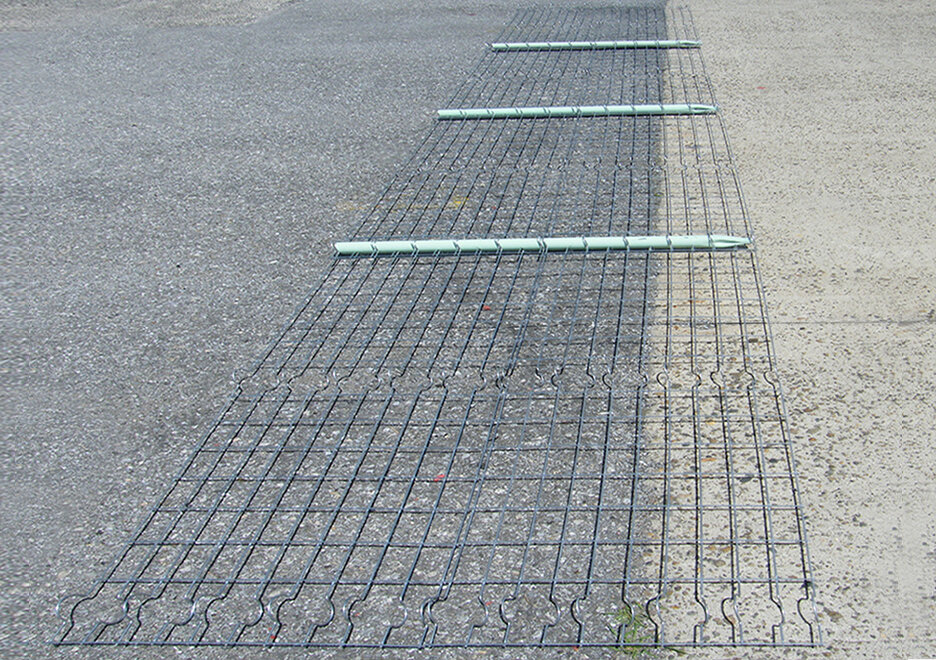

２．ジョイント部に支柱を挿入しメッシュパネル全体一体化

231

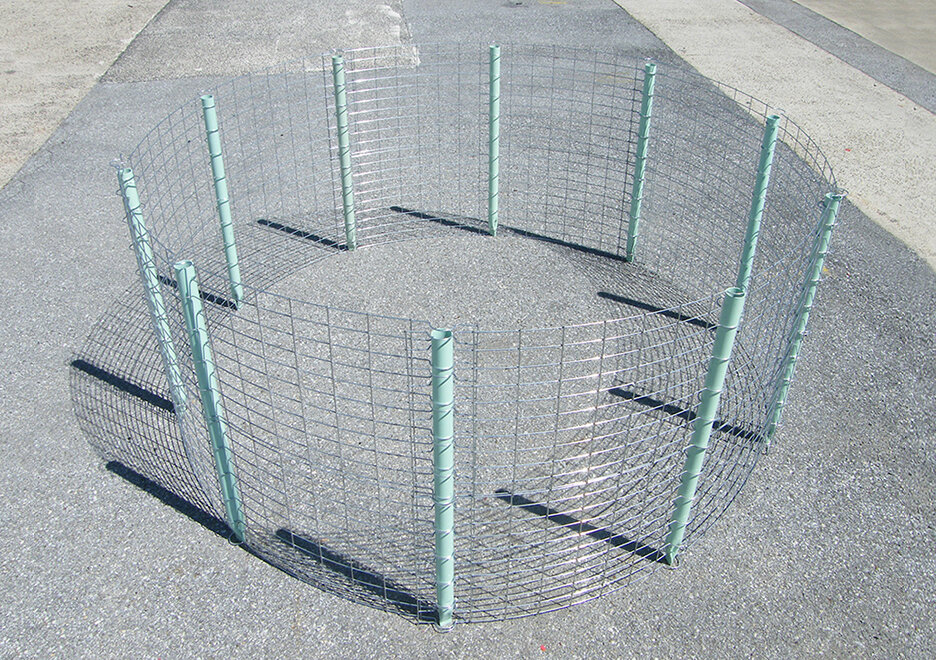

３．メッシュパネルを起こして円形状に曲げ、端部ジョイント部と中間部に支柱を設置

232

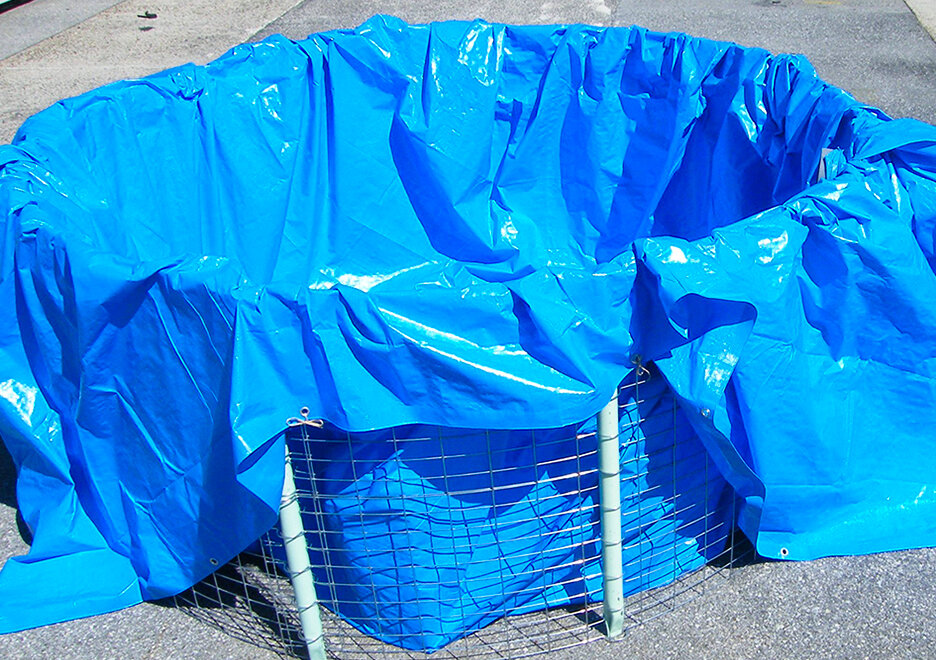

４．ブルーシートをメッシュパネルの内側に設置

233

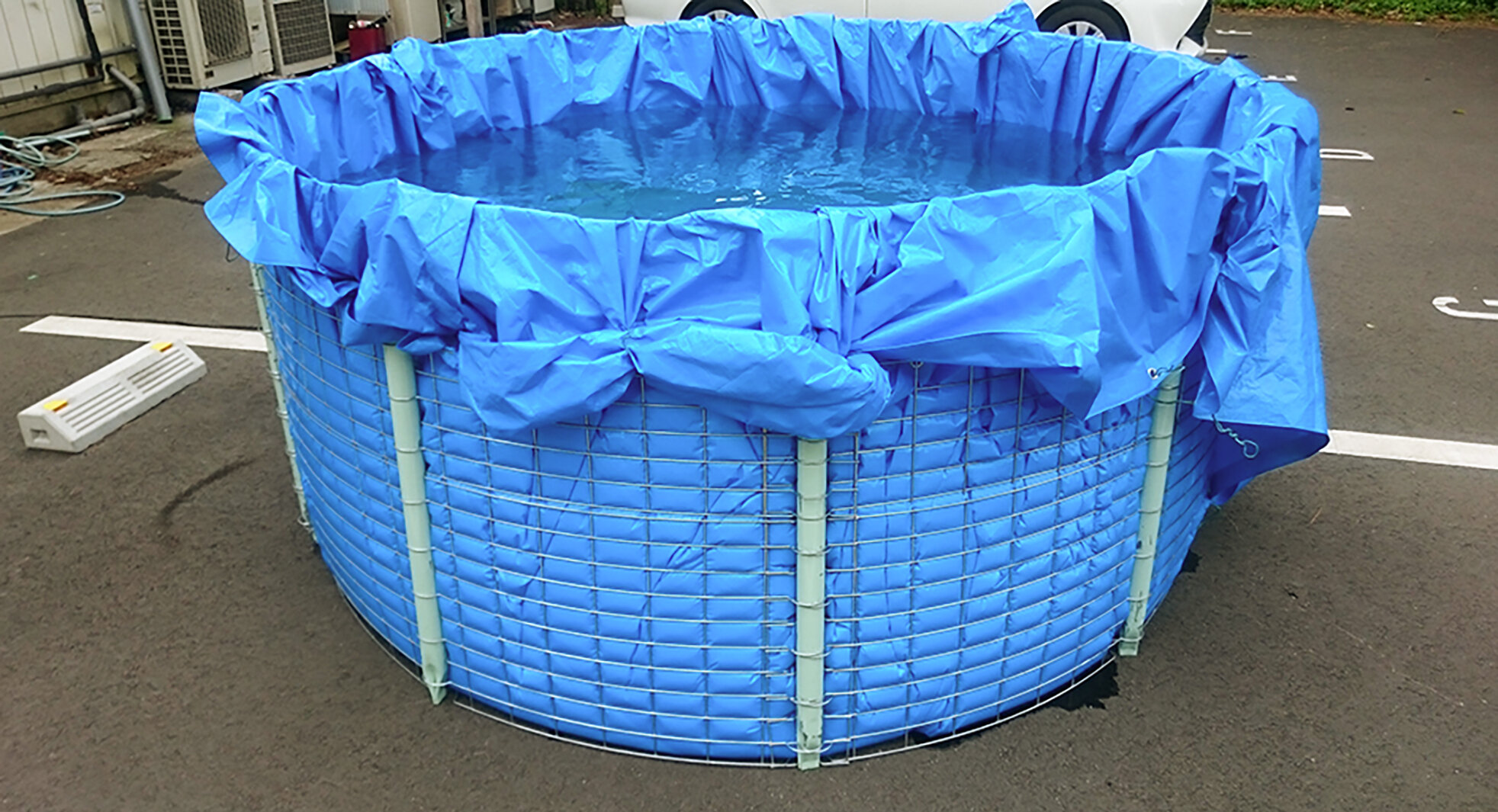

５．水を貯めて簡易水槽完成

234

施工例

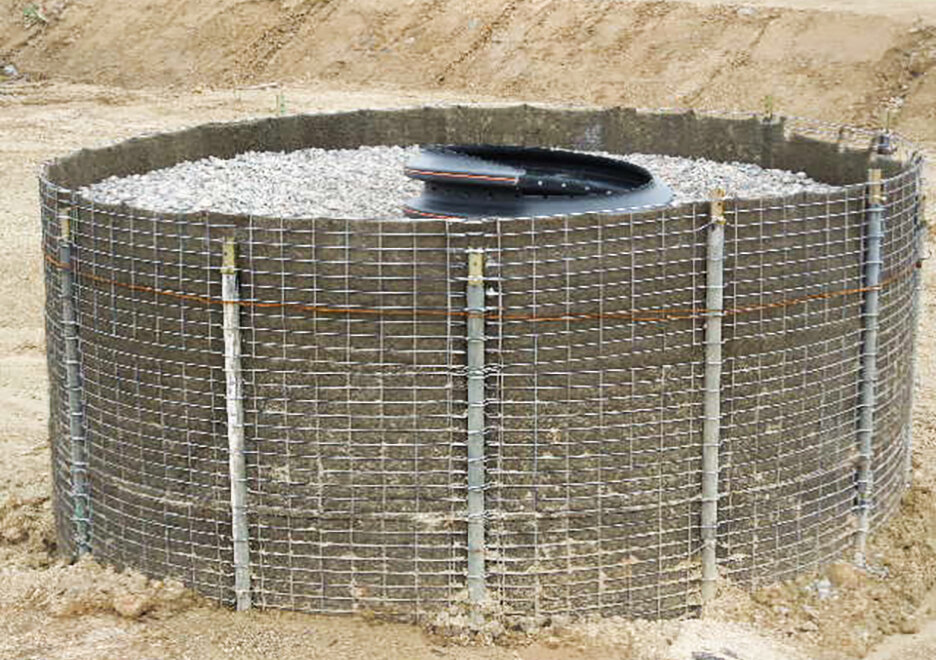

盛土工（堅排水フィルター仕切材）

盛土工（堅排水フィルター仕切材）
