ファインフロア™
特長
- 高耐食性めっき鋼板(スーパーダイマK27)の採用で、高い耐久性を実現
- 軽量(約18kg/4m・本)のため、施工が容易
- 歩行用につき荷重条件として 集中荷重100kg/箇所
- 工期短縮と経済性に優位、EXGやグレーチングに比べ下地材の削減が可能
- 良好な採光・通気性確保、スリットにより空気や光の確保、床下の状態を目視で確認可
仕様

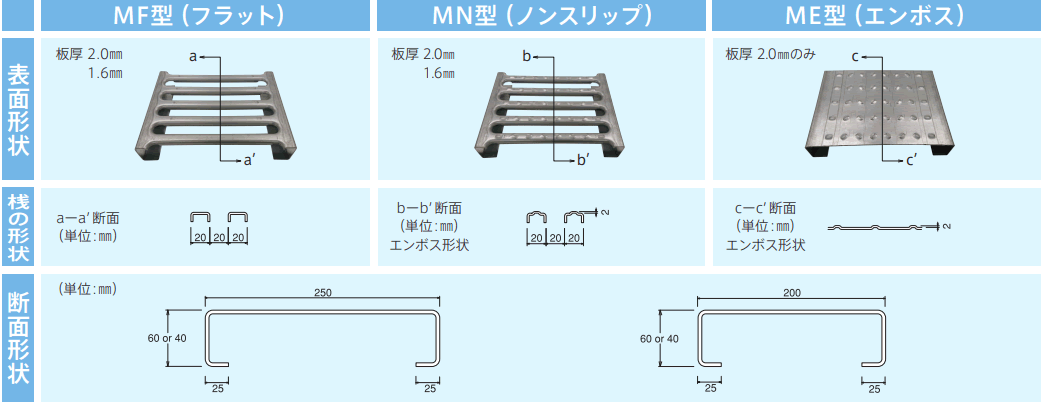

形状・寸法
【注意事項】
（1）板厚:2.0,1.6mm (2)幅:250mm,200mm (3)長さ:max6m, min0.2m (4)高さ:40mm,60mm (5)受注生産
（1）板厚:2.0,1.6mm (2)幅:250mm,200mm (3)長さ:max6m, min0.2m (4)高さ:40mm,60mm (5)受注生産

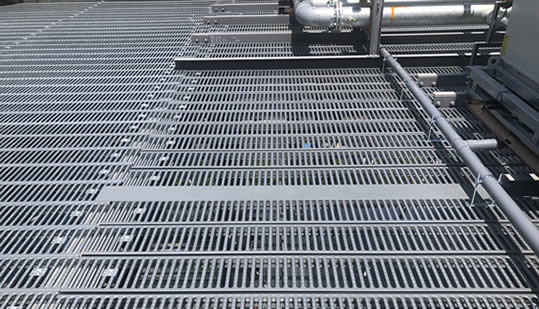

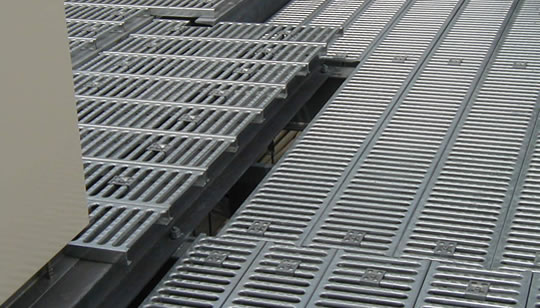

用途・施工例

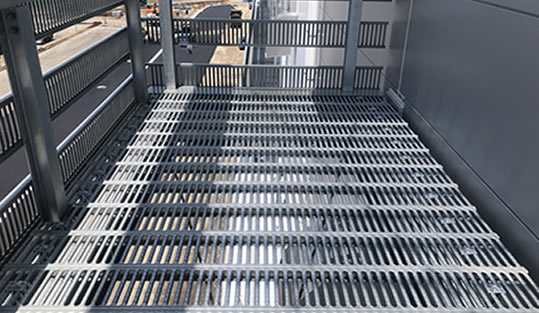

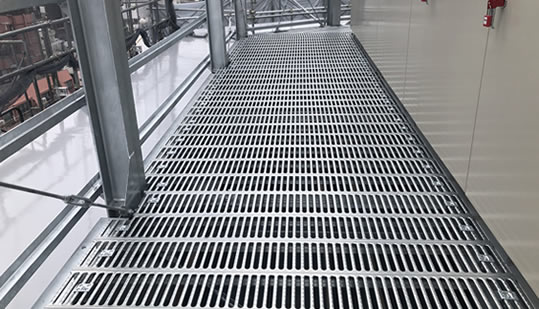

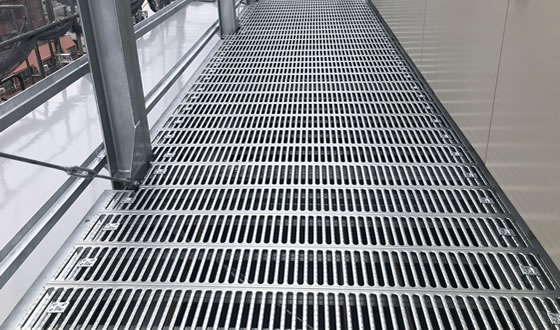

安全通路、歩廊

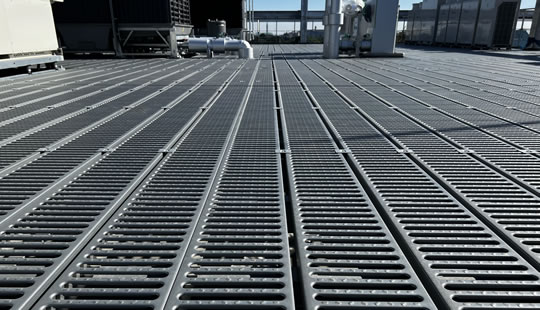

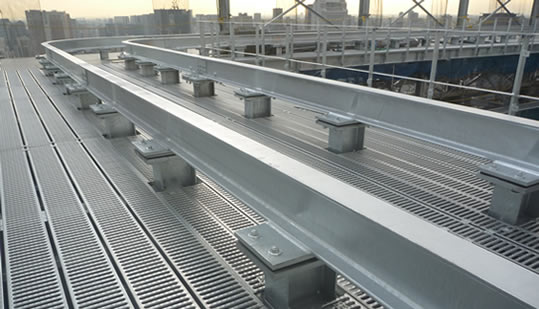

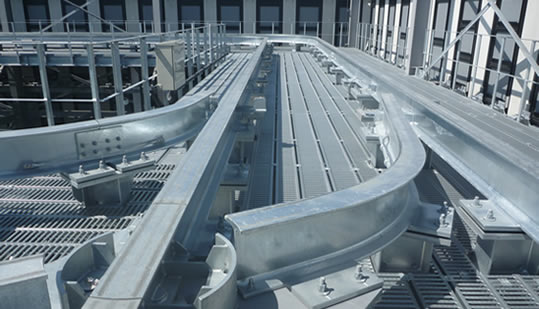

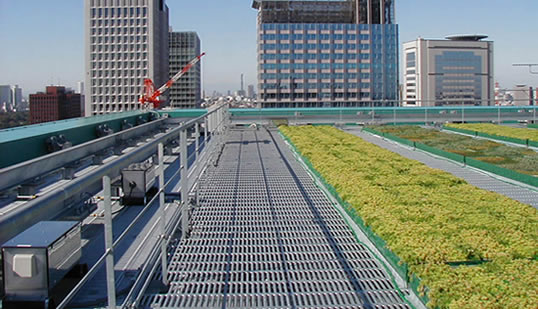

屋上メンテナンスデッキ
屋上メンテナンスデッキ
ゴンドラレール周り
バルコニー

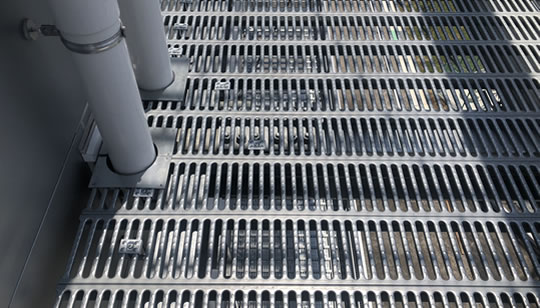

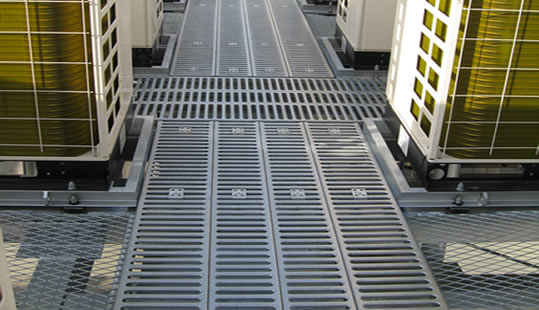

設備メンテナンスデッキ

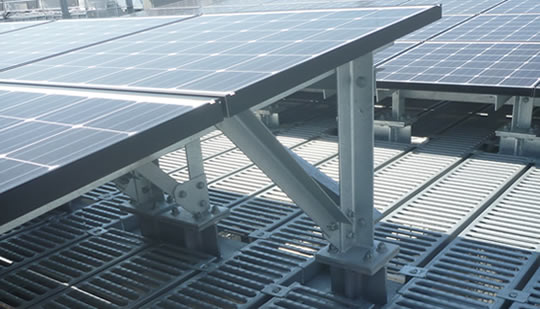

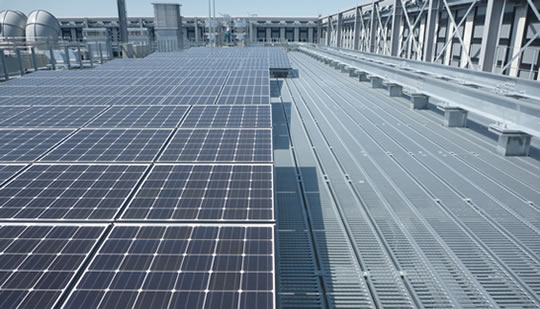

ソーラーパネル 床
用途

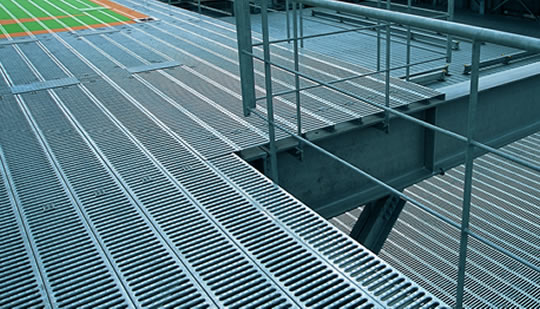

- 工場の安全通路、作業床、歩廊、階段
- 清掃床ゴンドラレール回り
- ビル屋上メンテナンスデッキ
- シールドトンネル用足場
- 鉄塔等のプラットフォーム
- 換気を要求される倉庫床

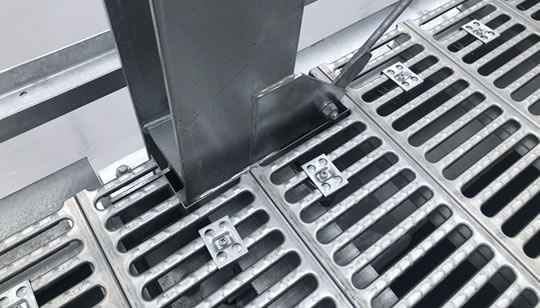

取付方法

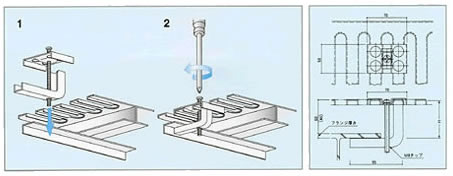

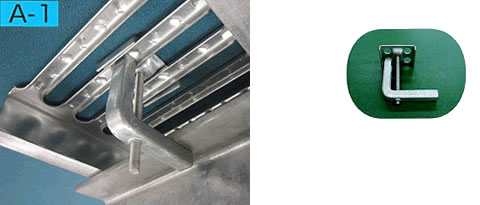

Ａ－１型 固定金具の寸法と取付け方法
| ファインフロア種類 | 適合フランジ厚 | ||
|---|---|---|---|
| ６０型用 | ４０型用 | ||
| H | G-66-105 | G-46-85 | 6～11mm |
| G-72-105 | G-52-85 | 12～17mm | |
※フランジ厚18mm以上の場合はご相談下さい。

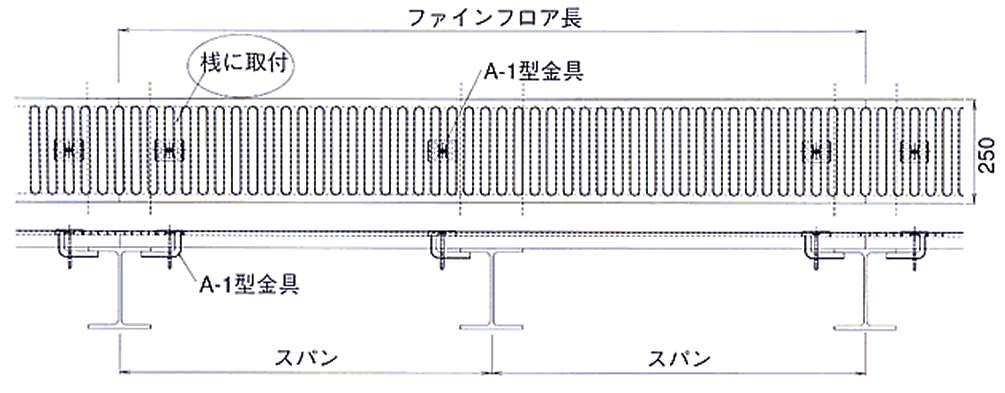

Ａ－１型 金具設置図（２連続梁の例）

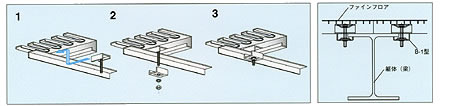

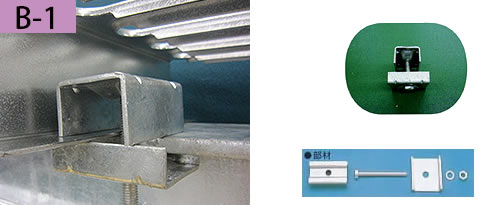

Ｂ－１型 固定金具の寸法と取付け方法

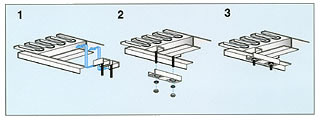

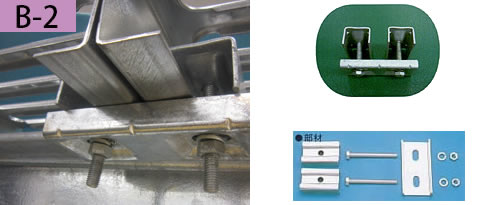

Ｂ－２型 固定金具の寸法と取付け方法
| 記号 | 適合フランジ厚 |
|---|---|
| Ｇ-16 | 4～8mm |
| Ｇ-20 | 9～12mm |
| Ｇ-24 | 13～16mm |

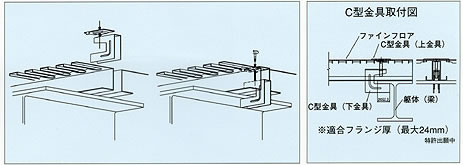

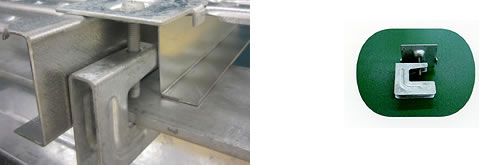

Ｃ－１型 固定金具の寸法と取付け方法
| 型 | 記号 | 適合フランジ厚 |
|---|---|---|
| 40型用 | C57-35 | 6～14mm |
| 60型用 | C67-55 | 6～24mm |

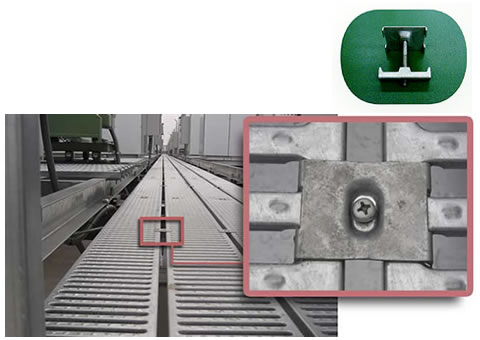

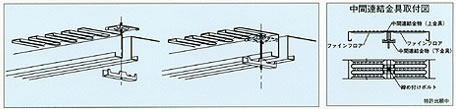

Ｊ－１型 金具の寸法と取付け方法

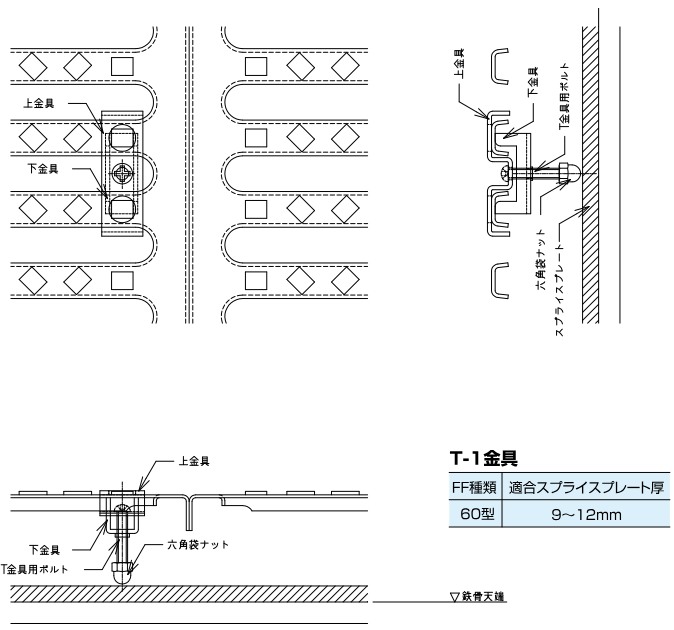

Ｔ－１型 金具の寸法と取付け方法
