鋼製スリットダムA型

 鋼製スリットダムA型は、土石流捕捉工として1976年 、日本で初めて建設省と共同開発された商品で、これまでに数多くの土石流・流木の捕捉実績があります。
 大雨や地震等で発生する土石流・流木を確実に捕捉、災害を未然に防ぐとともに、平常時の無害な土砂は下流に流し、下流の河床低下・海岸線の後退を防止します。また、河道を遮蔽しないことから魚類・水生生物・小動物等の往来が可能で環境・生態系に優しい商品です。

主な特長

ページトップへ

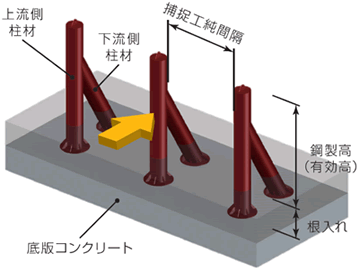

構造

適用高さ

鋼製高:2.0~5.0m
  注)鋼製高が2.0m未満または5.0mを超える場合はお問い合わせください。


※ 鋼製高2.0mタイプはフレームが一体構造となっています。

【 鋼製高2.0m】 【 鋼製高3.0m~】

標準的な鋼管仕様

 名称

鋼管径

使用鋼管

規格

上流柱材

φ318.5~

一般構造用炭素鋼鋼管

JIS G 3444
(STK490)

下流柱材

φ318.5~

ページトップへ

施工手順

鋼製高2.0mのタイプはフレームの据え付け作業のみ
鋼製高2.0m超のタイプは各部材の架設 or 地組みによるフレーム架設

鋼製高2.0mタイプの据付
鋼製高2.0m超タイプの組立・据付

ページトップへ

施工事例・補足事例

※旧タイプ含む

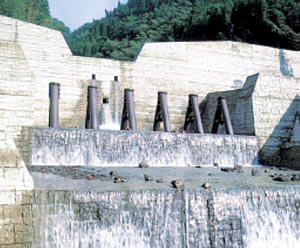

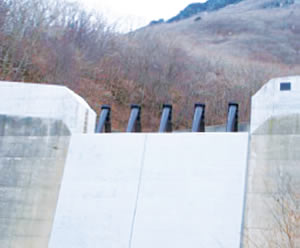

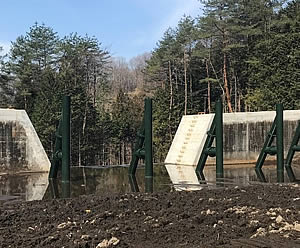

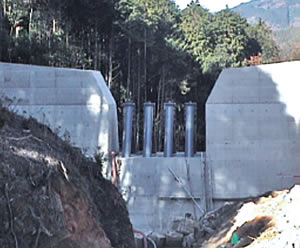

設置事例 部分透過型設置事例
副堤設置事例 既設ダム改良事例

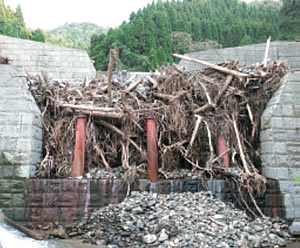

捕捉事例
