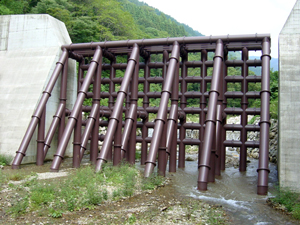

格子形-2000Cシリーズ

格子形-2000Cシリーズ
格子形-2000Cシリーズは、平常時の流水や土砂移動を阻害することなく、土石流時には巨礫・流木・土砂を捕捉する鋼製透過型砂防堰堤です。
大規模渓流でのハイダムから小規模渓流でのローダム・部分透過型まで、外力条件が厳しい場所から初期費用軽減・経済性重視の場所まで、幅広い現場ニーズ(渓流環境、設計条件など)に応じた構造物をご提案できます。

主な特長

ページトップへ

構造



 格子形-2000Cシリーズは、段階施工が可能な構造です。下段部と上段部に分割し下段部を先行して施工することで、複数年に亘る工事においても、施工済分に見合った効果を発揮することができます。
柱部材が直立しているため架設が容易であることと製作精度が高いことにより、この工法が実現可能となりました。

K20 構造部材タイプ

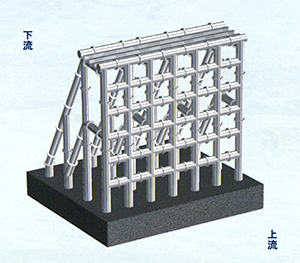

格子形-2000C K20 構造部材タイプ
  • 鋼管による立体格子構造です。
  • 一部の部材が破損しても全体の崩壊につながらない、高い冗長性を有している粘り強い構造物です。
  • 捕捉面の全部材が強度の高い部材(構造部材:D/t 40以下)で、礫・流木の衝突での損傷の可能性が低く、部材の取り替え等の維持管理頻度が少ない構造物です。
  • 鋼製高20m級のハイダムまで適用できます。
  • 特に外力条件が厳しい現場(土対針 H28.4、事務連絡 H26.11)に対応可能です。
  • K21 構造部材タイプ

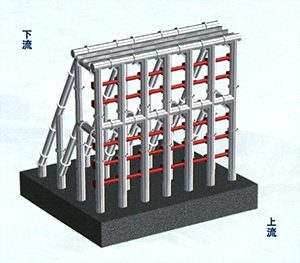

    格子形-2000C K21 構造部材タイプ
  • 捕捉面の横部材に機能部材を適用することで、イニシャルコスト(製品費)を約2割低減します。
  • 基本フレーム構造は実績のあるK20と同じです。柱部材で巨礫を捕捉します。(柱部材は構造部材:D/t 40以下)
  • 機能部材の着脱が簡単で、損傷時の部材交換が容易です。
  • グリッドネット™

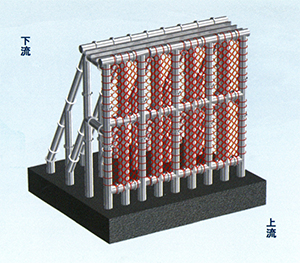

    グリッドネット
  • 最大礫径(D95)が60cmに満たない土石流に対して、土対針に適合した部材間隔を実現しました。
  • 開口部は高い透過率を確保して出水時の堰上げ発生を防ぐので、高い土石流捕捉能力を有します。
  • リング状ネットは1リングごとの交換・補修が可能なので、維持管理が容易です。
  • ページトップへ

    施工事例

    施工事例
    格子形-2000Cシリーズ 設置事例 格子形-2000Cシリーズ 設置事例 格子形-2000Cシリーズ 設置事例
    捕捉事例 設置事例 設置事例
