耐雪型ペーブフェンス

北陸地方整備局仕様にもとづく歩道用ガードパイプ

・北陸地方整備局仕様にもとづく歩道用ガードパイプであり、転落防止および横断防止を目的とした柵です。
・新自在ブラケットを使用することにより、ビームの連続設置が可能となり、コーナーの隙間を減らすことが出来るため、歩道空間の安全性が向上します。


特長

  • コーナーの隙間・開口部を無くしスッキリとした設置外観!
  • コーナーの支柱本数が減るため、経済的!施工性抜群!
  • 自在プラケットの対応範囲:コーナー、平面角度90~270°に対応可能!

形状・仕様

横断防止

支柱建込みタイプ 土中用
型式 支柱サイズ ビームサイズ
積雪ランク―柵高―支柱間隔―ビーム位置 外径×厚さ×長さ 上段
外径×厚さ×長さ
中・下段
外径×厚さ×長さ
P3 - 0.8 - 2.0E - f φ114.3×4.5×2210 φ76.3×3.2×1940 φ48.6×2.3×1995
P4 - 0.8 - 1.5E - f φ76.3×3.2×1440 φ48.6×2.3×1495
P5 - 0.8 - 1.0E - f φ76.3×3.2×940 φ48.6×2.3×995
支柱建込みタイプ コンクリート建込み
型式 支柱サイズ ビームサイズ
積雪ランク―柵高―支柱間隔―ビーム位置 外径×厚さ×長さ 上段
外径×厚さ×長さ
中・下段
外径×厚さ×長さ
P3 - 0.8 - 2.0B - f φ114.3×4.5×1210 φ76.3×3.2×1940 φ48.6×2.3×1995
P4 - 0.8 - 1.5B - f φ76.3×3.2×1440 φ48.6×2.3×1495
P5 - 0.8 - 1.0B - f φ76.3×3.2×940 φ48.6×2.3×995

転落防止

支柱建込みタイプ 土中用
型式 支柱サイズ ビームサイズ
積雪ランク―柵高―支柱間隔―ビーム位置 外径×厚さ×長さ 上段
外径×厚さ×長さ
中・下段
外径×厚さ×長さ
P3 - 1.1 - 2.0E - f φ114.3×4.5×2510 φ76.3×3.2×1940 φ48.6×2.3×1995
P4 - 1.1 - 1.5E - f φ76.3×3.2×1440 φ48.6×2.3×1495
P5 - 1.1 - 1.0E - f φ76.3×3.2×940 φ48.6×2.3×995
建込みタイプ コンクリート建込み
型式 支柱サイズ ビームサイズ
積雪ランク―柵高―支柱間隔―ビーム位置 外径×厚さ×長さ 上段
外径×厚さ×長さ
中・下段
外径×厚さ×長さ
P3 - 1.1 - 2.0B - f φ114.3×4.5×1510 φ76.3×3.2×1940 φ48.6×2.3×1995
P4 - 1.1 - 1.5B - f φ76.3×3.2×1440 φ48.6×2.3×1495
P5 - 1.1 - 1.0B - f φ76.3×3.2×940 φ48.6×2.3×995

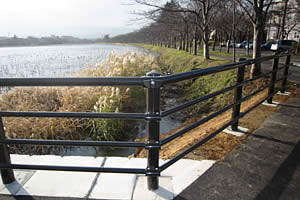

設置例
