経済的！で、高品質！で、施工が容易！
合成スラブの大スパン・高強度・高剛性等、等厚RCスラブの遮音性等それぞれ良いところを実現します。

1. 経済性　　他工法よりも圧倒的な経済性を誇る「デッキ合成スラブ構造」
2. 床品質　　合成スラブ構造で「等厚スラブ」を実現！振動・遮音性能の高い要求に応えます。
3. 施工性　　現場切断・溶接による接合等、従来のデッキプレートと同様にフレキシブルな現場加工が可能です。
　　　　　　 加えて「フラットな裏面」のため、防火区画や間仕切壁等の垂直材との取合いが容易です。

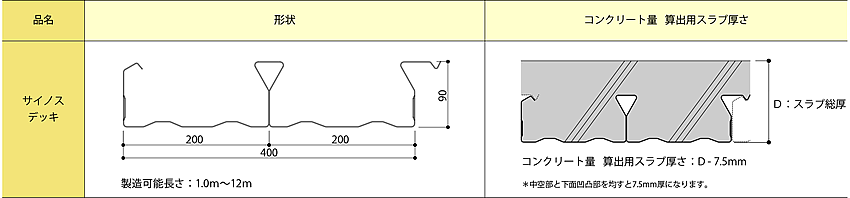

断面形状・寸法・長さ

• *1 1m²あたりの塗装（耐火被覆）面積は[1.1m²]です。



製品質量・断面性能

• *1 K12、K18、K27の質量はお問合せ下さい。
• *2 特に外部に面する用途にご使用の場合は、Z27または、スーパーダイマをお薦めします。
  ただし、めっき製品であっても、使用環境によっては発錆のおそれがあります。



デッキプレートの規格

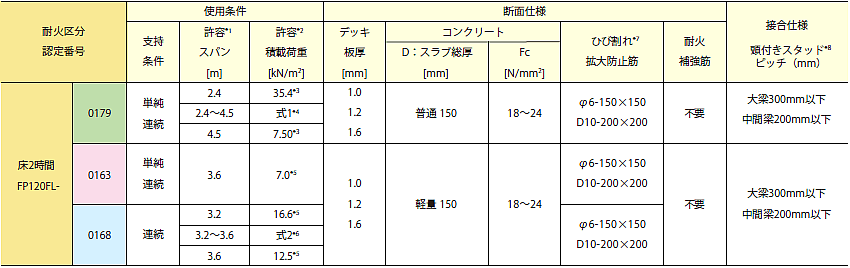

耐火構造認定（合成スラブ）

• *1 上記 FP120FL-0179 のグラフはデッキプレート板厚を1.0mm、山上コンクリート厚さを60mm（スラブ自重3.595kN/ｍ²）とした場合です。
  スラブ自重が異なる場合は別途、式1にて許容積載荷重を算出してください。
• *2 上記 FP120FL-0168、-0163のグラフはデッキプレート板厚を1.0mm、山上コンクリート厚さを60mm（スラブ自重3.025kN/ｍ²）とした場合です。スラブ自重が異なる場合は別途、式2にて許容積載荷重を算出してください。
• 注) スパンと積載荷重が常温時の設計を超える場合は、常温時の設計を優先してください。

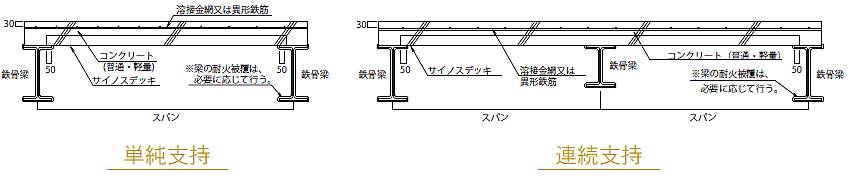

• *1 許容スパンは、鉄骨梁で支持する場合はその芯間距離として下さい。
  本表の許容スパンは耐火認定上の条件です。施工時の許容スパンは別途ご確認ください。
• *2 許容積載荷重は全荷重（固定荷重+積載荷重）からスラブ自重を差し引いた数値です。
• *3 スラブ自重が3.595kN/m²（t=1.0mm、スラブ総厚150mm相当）を超える場合は、超えた重量分を許容積載荷重から差し引く。
• *4 式1：W＝224.611/L² - Wdl　W：許容積載荷重（kN/ｍ²）、L：支持スパン(m)、Wdl：スラブ自重(kN/ｍ²、仕上げ等含む)を表す。
• *5 スラブ自重が3.025kN/m²（t=1.0mm、スラブ総厚150mm相当）を超える場合は、超えた重量分を許容積載荷重から差し引く。
• *6 式2：W＝201.204/L² - Wdl　W：許容積載荷重（kN/ｍ²）、L：支持スパン(m)、Wdl：スラブ自重(kN/ｍ²、仕上げ等含む)を表す。
• *7 鉄筋比はデッキプレート山上のコンクリート断面積に対して0.2% 以上として下さい。特に増打ちをする場合にはご注意下さい。
• *8 頭付きスタッドはφ16以上ｘL120以上とする。


• *　FP120FL-0168の左右のスパン比は原則均等とする。やむを得ず不均等となる場合は、最大3：2までとする。（単位：mm）

めっきの付着量

• ・「スーパーダイマ」は日本製鉄株式会社の高耐食性めっき鋼板の商品名です。
• *1 Z27、スーパーダイマ製品をご希望の場合は納期・最小ロットについてお問合せ下さい。
