メタルウォーマー

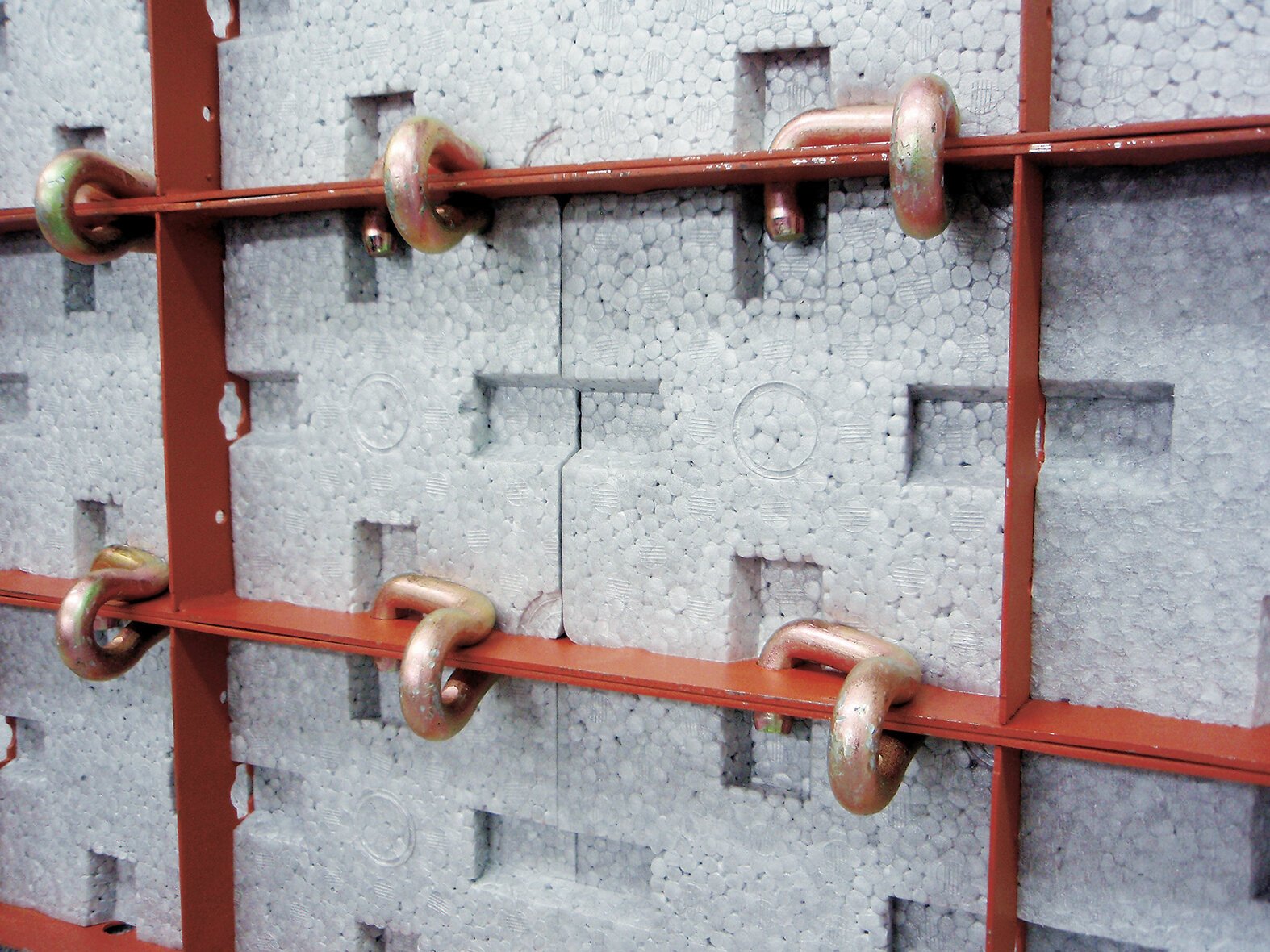

鋼製型枠シリーズ
冬季のコンクリート養生熱を保護し、メタルフォームへ
スムーズに取り付けられる構造を採用。
施工時間の短縮と品質向上を両立し､現場の効率化を
サポートします

主な特長

  • 鋼製型枠専用の発砲ポリエチレン(EPE)製断熱マットで、初期養生時の保温効果を高めてコンクリートの凍害を防止します。
  • JIS A 1412-2試験で木質合板の1/3以下の熱伝導率を示し、優れた断熱・保温性能を発揮します。
  • 接着剤や工具を使わず簡単に取り付け・取り外しでき、柔軟性と緩衝性を備えつつ、既存のフックボルト・Uクリッ
    プ・フォームタイもそのまま使用できます。
  • 耐油性・耐薬品性に優れ、吸水率が低いためコンクリートのノロが付着しにくい安全な材料です。

仕様

寸法 材質
150×150×24mm 発泡ポリエチレン（EPE）38倍

EPE（38）物性

項目 試験方法 単位 値
圧縮永久歪 JIS K6767:1999 % 5.5
吸水率 JIS K6767:1999 g/cm2 0.02以下
熱伝導率 JIS A1412-2:1999 W/m・K 0.04

熱伝導抵抗値比較

型枠 材質 厚さ（m） 熱伝導率 単位 熱伝導抵抗値 単位
メタルフォーム 炭素鋼 0.0023 54.65 W/m・K 4.2x10-5 m2・K/W
メタルウォーマー EPE（38） 0.0215 0.044 0.489
コンパネ 木質合板 0.0120 0.163 0.0736

社内寒中養生試験結果

試験概要

寸法 材質
試験体 縦400×横350×奥行350 計測面以外は15cm発泡体型枠で保温
セメント:砂:骨材 1:2:4（減水材使用）
作業時外気温 ≒27℃
試験体設置冷温室温度 -5℃
存置期間 2.5日（60時間）

試験結果

断熱材 計測部位 60時間累積 平均温度差
温度×時間 差
無し 中心（面板より175mm） 1020 - -
有り 中心（面板より175mm） 1325 305 5.1
無し 表層より20mm 538 - -
有り 表層より20mm 776 238 4.0
冷橋（リブ）部20mm 673 135 2.3
無し 表層 397 - -
有り 表層 732 335 5.6
冷橋（リブ）部表層 594 197 3.3

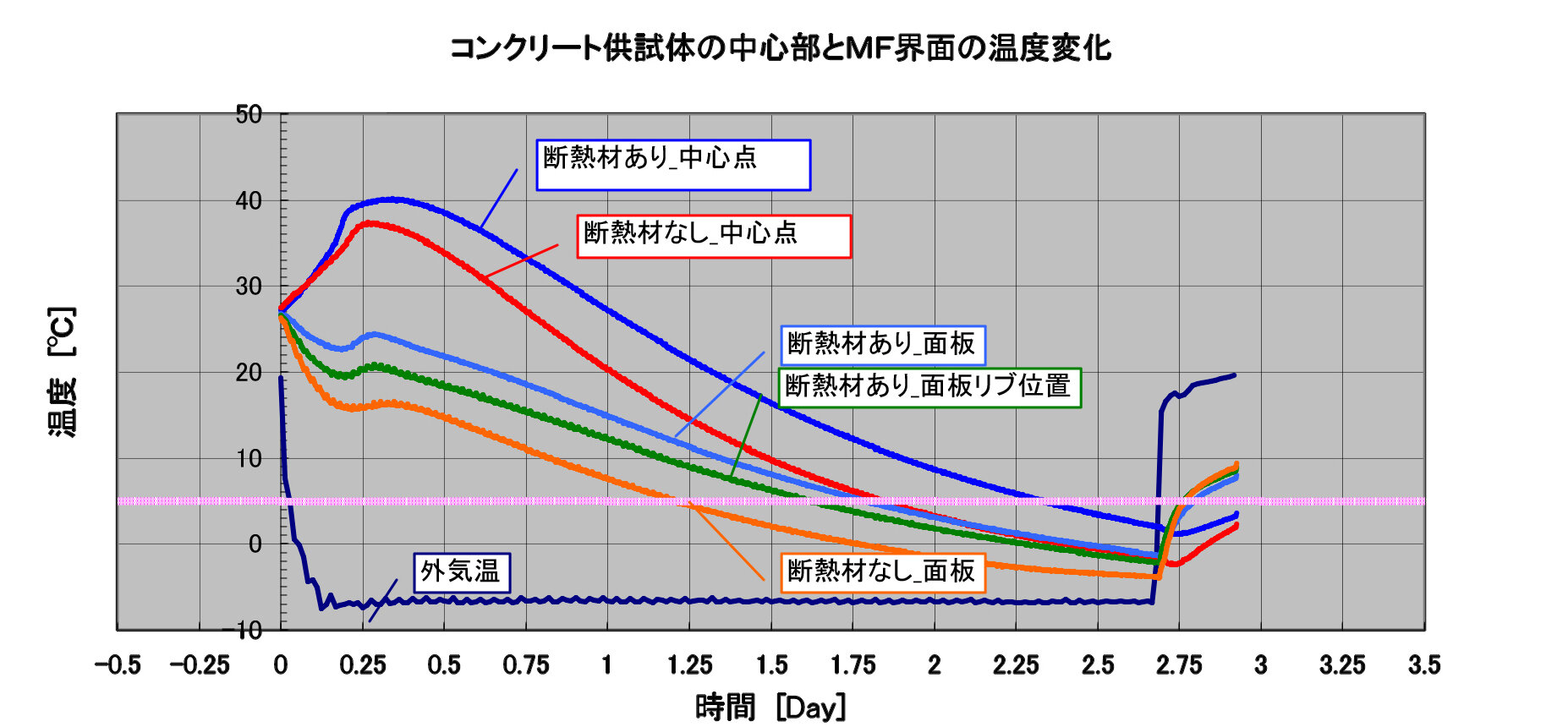

メタルウォーマー　コンクリート内部温度変化

サイズ表

使用数量（サイズ別）

サイズ 数量（枚） 備考
300×1800 24
300×1500 20
300×1200 16
300×1000 14 一部カット必要
300× 900 12
300× 600 8
200×1800 16 カット必要
200×1500 14 カット必要
200×1200 11 カット必要
200×1000 10 カット必要
200× 900 8 カット必要
200× 600 6 カット必要
150×1800 12
150×1500 10
150×1200 8
150×1000 7 一部カット必要
150× 900 6
150× 600 4
100×1800 8 カット必要
100×1500 7 カット必要
100×1200 6 カット必要
100×1000 5 カット必要
100× 900 4 カット必要
100× 600 3 カット必要

但し、数値は参考値です。

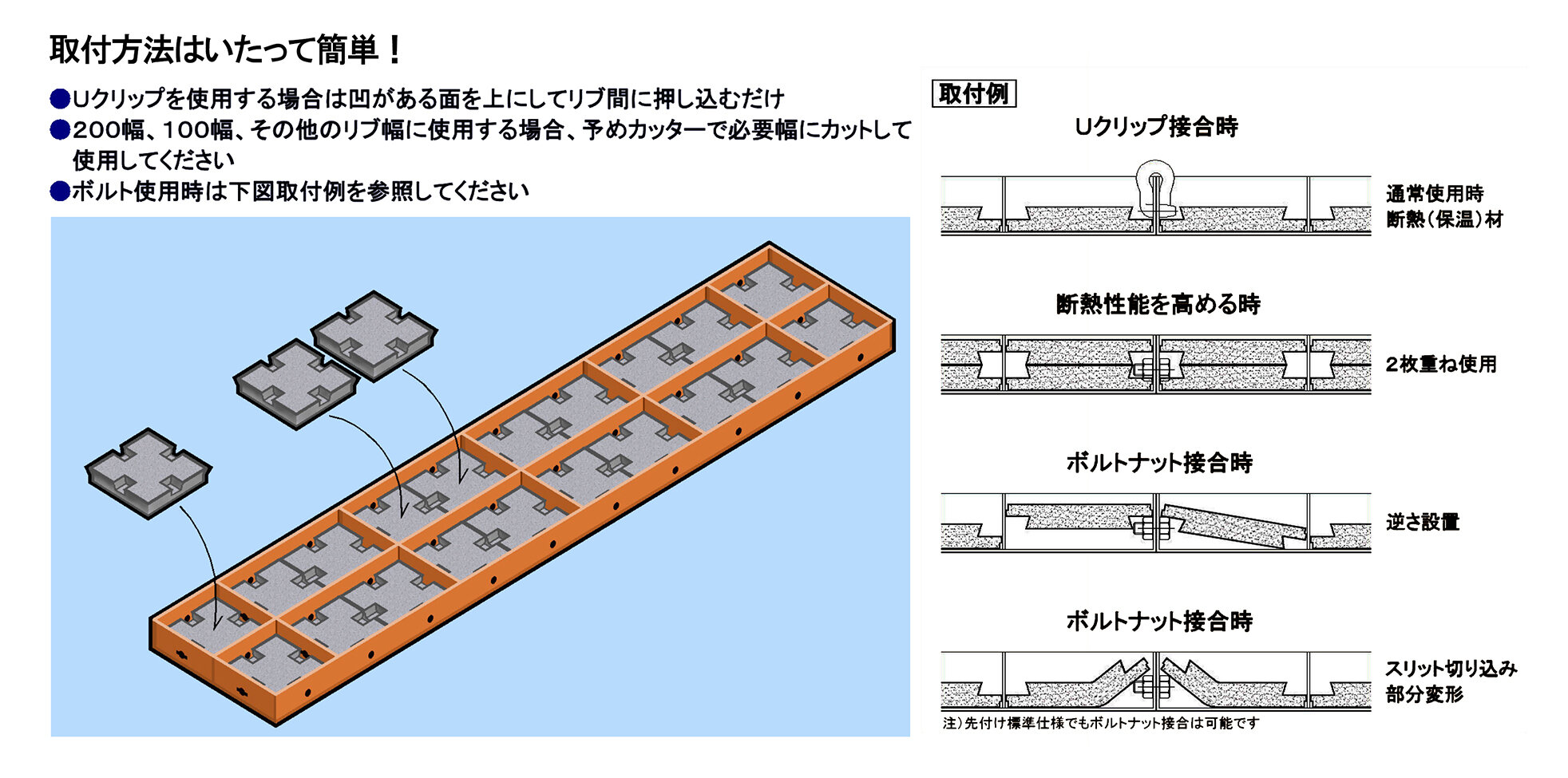

施工手順

214
