日鉄建材株式会社（代表取締役社長：新城晃）と株式会社竹中工務店（代表取締役社長：丁野成人）が共同開発した木・鋼ハイブリッド合成スラブ「e-works＋CLT 補強」を採用した木造・木質化オフィスビル「REVZO 新橋」（事業主：中央日本土地建物株式会社）が2月末に竣工しました。

　「e-works＋CLT 補強」は、日鉄建材の設計・施工合理化ブランド『e-works+（イーワークスプラス）』シリーズの 1 つであり、天井仕上げ材として用いる CLT※（直交集成板）パネルとデッキ合成スラブを組み合わせることで、デッキプレートの型枠性能を向上させる技術です。同物件では、通常スーパーE デッキ EZ75（デッキプレート高さ 75mm）が必要となる設計ですが、CLT による補強効果 で、EZ50（デッキプレート高さ 50mm）に抑えることができ、階高低減や軽量化にも繋がっています。
天井面は CLT による温かみのある空間を創出するとともに、デッキプレート形状に合わせて設けたCLT のスリットに照明を組み込むことで、意匠性の高い仕上がりとなっています。

　同物件では、デッキプレートの山部の空間を配線スペースとして活用しており、デッキプレートと設備、躯体との取り合いを予め確認するため、BIM 設計用デッキプレート割付ツール「e-works+BIM for ArchiCAD」も活用いただいています。「e-works+BIM for ArchiCAD」は、デッキプレート形状を 表現した BIM オブジェクトで、敷設範囲を指定することで自動的にデッキプレートを割付けできる機能を保有しており、溶接金網やスペーサー、コンクリートの描画も可能で、各部材の積算機能も付与している設計ツールです。

　現在、「e-works＋CLT 補強」は、本物件以外に 2 物件で採用中です。「e-works＋CLT 補強」は、木質化や意匠性のニーズの高い事務所や商業施設、ホテルなどに最適な工法で、木材の利用のみならず、部材重量減による環境負荷の軽減が可能な工法です。是非、ご検討ください。
※CLT：Cross Laminated Timber の略で、繊維方向が直交するように積層接着した木質系材料

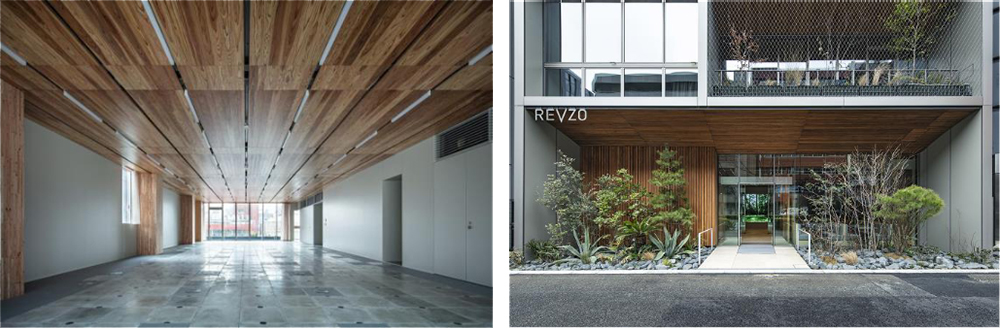

e-works+CLT 補強（REVZO 新橋）

【ニュースリリースPDF】　ダウンロードはこちらをクリック

【本件に関するお問い合わせ先】　
　　　日鉄建材株式会社 建築技術部 商品技術室
　　　TEL：03-6625-6150
